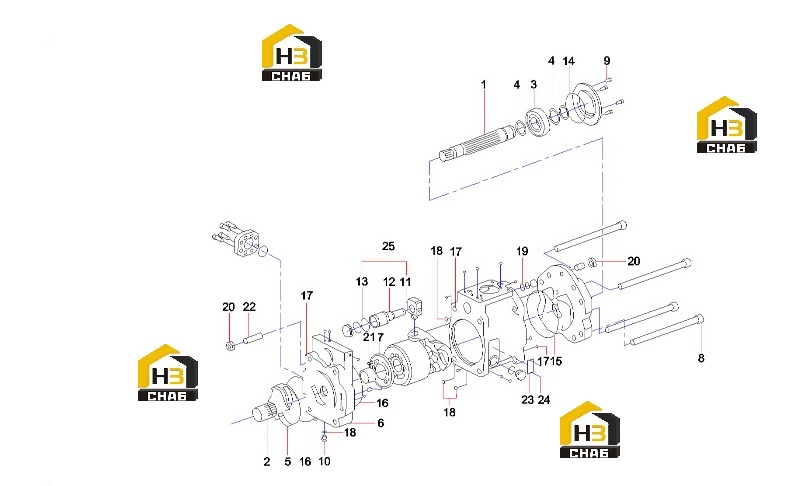

Комплектующие насоса плунжерного (часть2) 60155077

← Комплектующие насоса плунжерного (часть1) 60155077 Комплектующие насоса 60153895 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft, drive

Каталожный номер:60075453

Комплект:1

Примечание:

№ на схеме:2

Наименование:Coupler, spline

Каталожный номер:60075431

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing, front

Каталожный номер:60006941

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer, bearing

Каталожный номер:60075476

Комплект:3

Примечание:

№ на схеме:5

Наименование:Vane, boosting

Каталожный номер:60075469

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover Valve

Каталожный номер:60150552

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate,oil,distribution

Каталожный номер:60125200

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:60075439

Комплект:4

Примечание:

№ на схеме:9

Наименование:Screw, socket head

Каталожный номер:60039371

Комплект:4

Примечание:

№ на схеме:10

Наименование:Plug, oil

Каталожный номер:60038654

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pin, angular

Каталожный номер:60075450

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plunger, servo

Каталожный номер:60075455

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:60093160

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60125207

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60125209

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:60075477

Комплект:3

Примечание:

№ на схеме:17

Наименование:Seal, O-ring

Каталожный номер:60038716

Комплект:19

Примечание:

№ на схеме:18

Наименование:Seal, O-ring

Каталожный номер:60038712

Комплект:6

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60125208

Комплект:2

Примечание:

№ на схеме:20

Наименование:Nut, hex

Каталожный номер:60039359

Комплект:4

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:60075461

Комплект:2

Примечание:

№ на схеме:22

Наименование:Rod, screw

Каталожный номер:60075440

Комплект:2

Примечание:

№ на схеме:23

Наименование:Nameplate

Каталожный номер:60100511

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:60038620

Комплект:2

Примечание:

№ на схеме:25

Наименование:Component

Каталожный номер:60331157

Комплект:1

Примечание:
