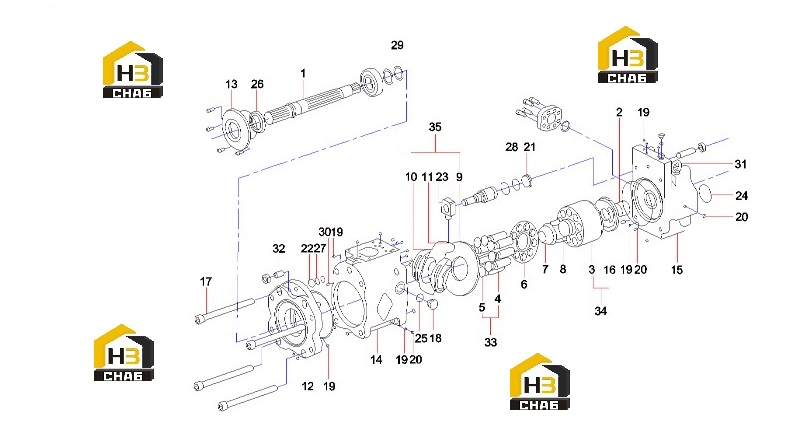

Комплектующие насоса плунжерного (часть1) 60155077

← Насос плунжерный 60100129 Комплектующие насоса плунжерного (часть2) 60155077 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft, drive

Каталожный номер:60075452

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing, rear

Каталожный номер:60006939

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cylinder body

Каталожный номер:60125196

Комплект:2

Примечание:

№ на схеме:4

Наименование:Plunger

Каталожный номер:60125205

Комплект:18

Примечание:

№ на схеме:5

Наименование:Boots,sliding

Каталожный номер:60125190

Комплект:18

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:60075467

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bushing, spherical

Каталожный номер:60015817

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:60054345

Комплект:18

Примечание:

№ на схеме:9

Наименование:Plate, sliding

Каталожный номер:60015757

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plate, swash

Каталожный номер:60015821

Комплект:2

Примечание:

№ на схеме:11

Наименование:Sleeve, incline

Каталожный номер:60075449

Комплект:2

Примечание:

№ на схеме:12

Наименование:Support, swash plate

Каталожный номер:60064450

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cover, oil seal

Каталожный номер:60075480

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pump body

Каталожный номер:60125192

Комплект:2

Примечание:

№ на схеме:15

Наименование:Cover, oil distribution

Каталожный номер:60075385

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate,oil,distribution

Каталожный номер:60125201

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:60075438

Комплект:4

Примечание:

№ на схеме:18

Наименование:Plug, oil

Каталожный номер:60039400

Комплект:4

Примечание:

№ на схеме:19

Наименование:Setscrew

Каталожный номер:60008728

Комплект:28

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:60008820

Комплект:5

Примечание:

№ на схеме:21

Наименование:Post, bumping

Каталожный номер:60075377

Комплект:2

Примечание:

№ на схеме:22

Наименование:Post, bumping

Каталожный номер:60075376

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:60008549

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-Ring

Каталожный номер:60150563

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:60039422

Комплект:4

Примечание:

№ на схеме:26

Наименование:Seal, oil

Каталожный номер:60075479

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring, retaining

Каталожный номер:60075424

Комплект:2

Примечание:

№ на схеме:28

Наименование:Ring, retaining

Каталожный номер:60075423

Комплект:2

Примечание:

№ на схеме:29

Наименование:Gear, sun

Каталожный номер:60064417

Комплект:2

Примечание:

№ на схеме:30

Наименование:Pin

Каталожный номер:60008878

Комплект:5

Примечание:

№ на схеме:31

Наименование:Ring, lifting

Каталожный номер:60075426

Комплект:2

Примечание:

№ на схеме:32

Наименование:Rod, threaded

Каталожный номер:60075441

Комплект:2

Примечание:

№ на схеме:33

Наименование:Component

Каталожный номер:60331154

Комплект:1

Примечание:

№ на схеме:34

Наименование:Component

Каталожный номер:60331155

Комплект:1

Примечание:

№ на схеме:35

Наименование:Component

Каталожный номер:60331156

Комплект:1

Примечание:
