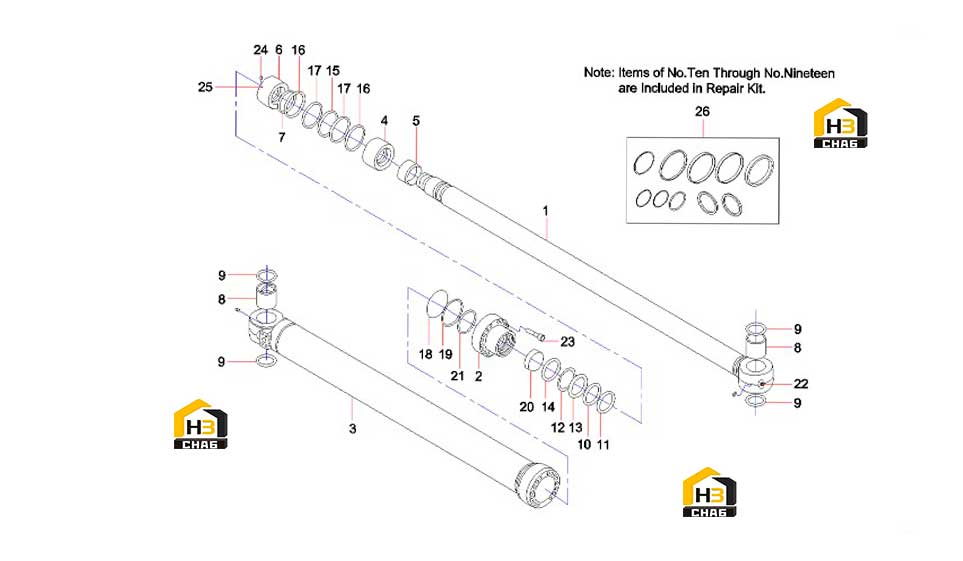

Цилиндр ковша 60011434

← Трубопровод стрелы 12174692 Трубопровод цилиндра ковша 12182683 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod, piston

Каталожный номер:60193825

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, end

Каталожный номер:60193826

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder block

Каталожный номер:60193827

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston

Каталожный номер:60193828

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sleeve, buffer

Каталожный номер:60065206

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:60154028

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:60174451

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve, shaft

Каталожный номер:60044359

Комплект:2

Примечание:

№ на схеме:9

Наименование:Ring, dust

Каталожный номер:60044361

Комплект:4

Примечание:

№ на схеме:10

Наименование:Ring, dust

Каталожный номер:60065342

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, retaining

Каталожный номер:60065242

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, seal

Каталожный номер:60154049

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, retainer, switch

Каталожный номер:60154022

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, buffer

Каталожный номер:60065204

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, seal

Каталожный номер:60174503

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, contaminant

Каталожный номер:60065218

Комплект:2

Примечание:

№ на схеме:17

Наименование:Ring, guide

Каталожный номер:60174497

Комплект:2

Примечание:

№ на схеме:18

Наименование:Ring, seal

Каталожный номер:60174489

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, retaining

Каталожный номер:60065236

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sleeve, sliding

Каталожный номер:60154009

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, retaining

Каталожный номер:60153990

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cup, oil

Каталожный номер:60169622

Комплект:2

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:60022043

Комплект:12

Примечание:

№ на схеме:24

Наименование:Screw, socket head

Каталожный номер:60174438

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ball, steel

Каталожный номер:21010039

Комплект:1

Примечание:

№ на схеме:26

Наименование:Repair kit, cylinder, bucket

Каталожный номер:60140865

Комплект:1

Примечание:30T
