Трубопровод цилиндра ковша 12182683

← Цилиндр ковша 60011434 Зажим трубок цилиндра ковша 11162112 →

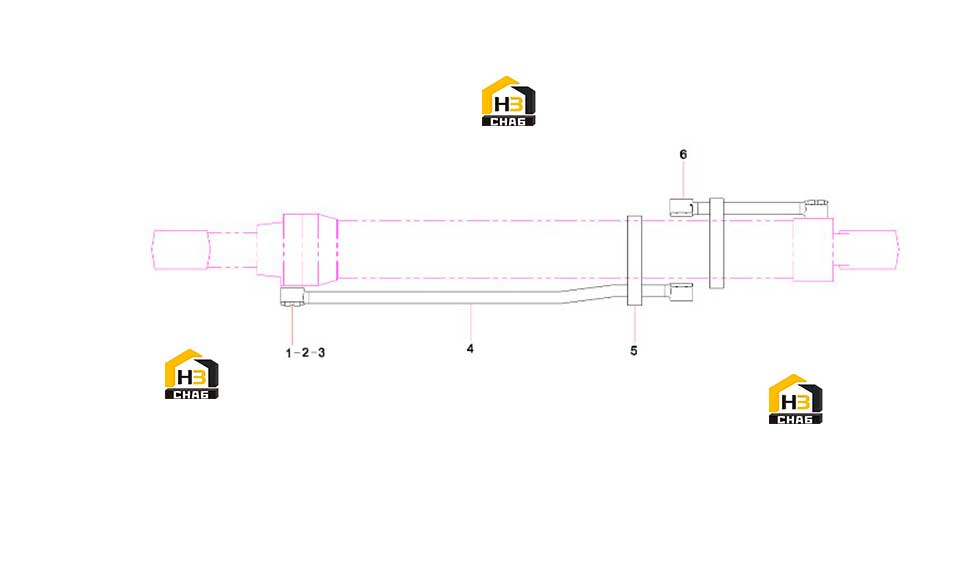

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:21027533

Комплект:8

Примечание:M12x55GB70.1 10.9

№ на схеме:2

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:8

Примечание:12GB97.1

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pipe GP, steel

Каталожный номер:A810201022142

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clip GP, pipe

Каталожный номер:11162112

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pipe GP, steel

Каталожный номер:A810201022143

Комплект:1

Примечание:
