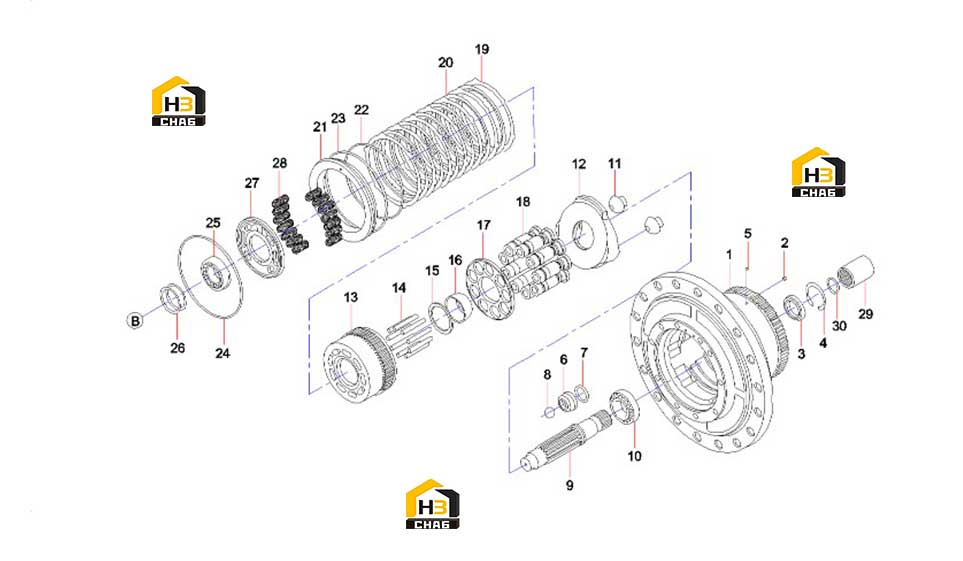

Комплектующие мотора редуктора (часть 2) 60181103

← Комплектующие мотора редуктора (часть 1) 60181103 Комплектующие редуктора (часть 1) 60181102 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Casing

Каталожный номер:60114372

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:60114362

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal - Oil

Каталожный номер:60075478

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring

Каталожный номер:60114367

Комплект:1

Примечание:

№ на схеме:5

Наименование:Expansion Valve

Каталожный номер:60075387

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shifter Piston

Каталожный номер:60114381

Комплект:1

Примечание:

№ на схеме:7

Наименование:Piston Seal

Каталожный номер:60114391

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ball

Каталожный номер:60114340

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shaft

Каталожный номер:60075475

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing

Каталожный номер:60075402

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pivot

Каталожный номер:60075454

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plate - Swash

Каталожный номер:60114377

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylinder Block

Каталожный номер:60114380

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cylinder Srping

Каталожный номер:60075468

Комплект:9

Примечание:

№ на схеме:15

Наименование:Seat - SSpring

Каталожный номер:60075419

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ball Adaptor

Каталожный номер:60075451

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring - Retaining

Каталожный номер:60075421

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston GP

Каталожный номер:60114366

Комплект:9

Примечание:

№ на схеме:19

Наименование:Catch

Каталожный номер:60015760

Комплект:7

Примечание:

№ на схеме:20

Наименование:Plate - Friction

Каталожный номер:60015810

Комплект:6

Примечание:

№ на схеме:21

Наименование:Brake Piston

Каталожный номер:60075434

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring - Small

Каталожный номер:60075463

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring - Big

Каталожный номер:60075412

Комплект:1

Примечание:

№ на схеме:24

Наименование:Seal - O - Ring

Каталожный номер:60114390

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bearing - Needle

Каталожный номер:60075400

Комплект:1

Примечание:

№ на схеме:26

Наименование:Gasket

Каталожный номер:60114394

Комплект:2

Примечание:

№ на схеме:27

Наименование:Tray - Oil Distribution

Каталожный номер:60114373

Комплект:1

Примечание:

№ на схеме:28

Наименование:Spring - Stop

Каталожный номер:60075474

Комплект:14

Примечание:

№ на схеме:29

Наименование:Coupling

Каталожный номер:60075404

Комплект:1

Примечание:

№ на схеме:30

Наименование:Ring - Retaining

Каталожный номер:60075420

Комплект:1

Примечание:
