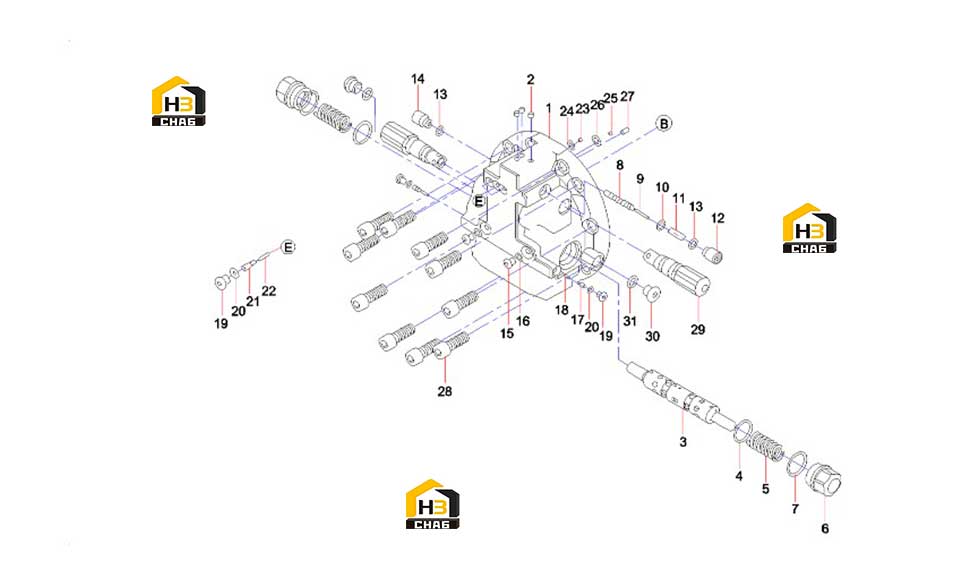

Комплектующие мотора редуктора (часть 1) 60181103

← Редуктор 60026021 Комплектующие мотора редуктора (часть 2) 60181103 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear Cover

Каталожный номер:60114371

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug - screw

Каталожный номер:60075443

Комплект:14

Примечание:

№ на схеме:3

Наименование:Spool GP - Valve

Каталожный номер:60114343

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plate - Spring

Каталожный номер:60114354

Комплект:2

Примечание:

№ на схеме:5

Наименование:Spring

Каталожный номер:60114353

Комплект:2

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:60114339

Комплект:2

Примечание:

№ на схеме:7

Наименование:Seal - O - Ring

Каталожный номер:60114388

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spool

Каталожный номер:60114342

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:60114374

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plate - Spring

Каталожный номер:60114355

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:60114352

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:60114361

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal - O - Ring

Каталожный номер:60114385

Комплект:2

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:60114392

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:60114360

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal - O - Ring

Каталожный номер:60114383

Комплект:2

Примечание:

№ на схеме:17

Наименование:Limiter

Каталожный номер:60114393

Комплект:2

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:60114351

Комплект:2

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:60114363

Комплект:5

Примечание:

№ на схеме:20

Наименование:Seal - O - Ring

Каталожный номер:60114382

Комплект:5

Примечание:

№ на схеме:21

Наименование:Valve - Check

Каталожный номер:60114341

Комплект:3

Примечание:

№ на схеме:22

Наименование:Check Valve SSpring

Каталожный номер:60114350

Комплект:3

Примечание:

№ на схеме:23

Наименование:Stop

Каталожный номер:60075457

Комплект:2

Примечание:

№ на схеме:24

Наименование:Seal - O - Ring

Каталожный номер:60114384

Комплект:1

Примечание:

№ на схеме:25

Наименование:Stop

Каталожный номер:60075458

Комплект:1

Примечание:

№ на схеме:26

Наименование:Seal - O - Ring

Каталожный номер:60114386

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pin

Каталожный номер:60075448

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:60114369

Комплект:10

Примечание:

№ на схеме:29

Наименование:Valve - Relief

Каталожный номер:60075396

Комплект:2

Примечание:

№ на схеме:30

Наименование:Plug

Каталожный номер:60114364

Комплект:2

Примечание:

№ на схеме:31

Наименование:Seal - O - Ring

Каталожный номер:60114387

Комплект:2

Примечание:
