Управление ходом 12076176

Управление ходом 12076176

← Стеклоочиститель a229900008240 Сиденье водителя с комплектующими 12773451 →

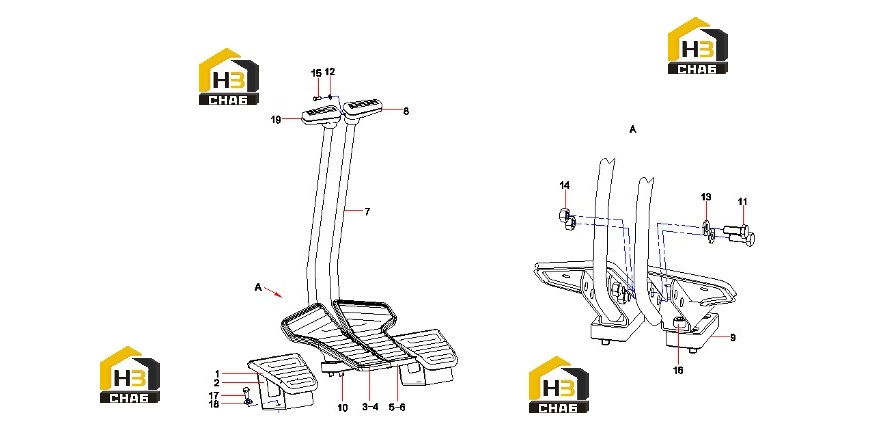

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pedal sleeve
Каталожный номер:-
Комплект:2
Примечание:Modification or other
0 ₽
шт
№ на схеме:2
Наименование:Pedal
Каталожный номер:-
Комплект:2
Примечание:Modification or other
0 ₽
шт
№ на схеме:3
Наименование:Left backup plate of pedal
Каталожный номер:12003641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Backup sleeve of pedal
Каталожный номер:12009258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Right backup plate of pedal Asy.
Каталожный номер:12009972
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Backup sleeve of pedal
Каталожный номер:12010268
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Control Lever
Каталожный номер:13162846
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:right handle
Каталожный номер:12691132
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Block
Каталожный номер:11571909
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:A210204000313
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:60060562
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:A210491000120
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:A210307000036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:A210210000030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:A210204000334
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt, socket head
Каталожный номер:A210204000340
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:24000511
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:left Handle
Каталожный номер:12688927
Комплект:1
Примечание:
