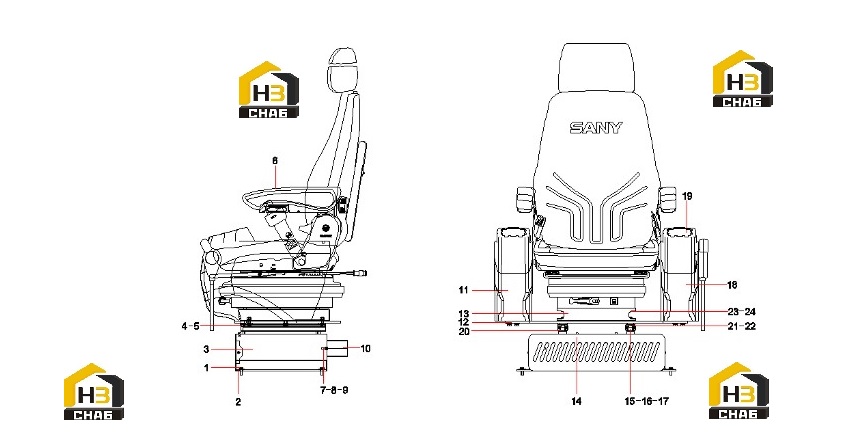

Сиденье водителя с комплектующими 12773451

← Управление ходом 12076176 Механизм регулировки сиденья b229900000265 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000342

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:60060565

Комплект:10

Примечание:

№ на схеме:3

Наименование:Seat lower base frame

Каталожный номер:13285402

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210491000120

Комплект:8

Примечание:

№ на схеме:6

Наименование:Seat, cab, mechanical suspension

Каталожный номер:B229900000265

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000632

Комплект:8

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:60238783

Комплект:2

Примечание:

№ на схеме:10

Наименование:Air duct connection flange

Каталожный номер:10241175

Комплект:1

Примечание:

№ на схеме:11

Наименование:Armrest GP, right

Каталожный номер:60204190

Комплект:1

Примечание:

№ на схеме:12

Наименование:Supporting flat plat

Каталожный номер:10115283

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seat upper base frame

Каталожный номер:10115295

Комплект:1

Примечание:

№ на схеме:14

Наименование:Front cover of electric assembly

Каталожный номер:10140450

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rail guide, left

Каталожный номер:60313915

Комплект:1

Примечание:

№ на схеме:16

Наименование:Seat, lock rod

Каталожный номер:B229900000494

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt, socket head

Каталожный номер:A210204000340

Комплект:4

Примечание:

№ на схеме:18

Наименование:Armrest AS, left

Каталожный номер:60204189

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cover, left

Каталожный номер:60240844

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rail guide, right

Каталожный номер:60313916

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt, socket head

Каталожный номер:24000431

Комплект:4

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000055

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:
