Ковш в сборе 12846828

Ковш в сборе 12846828

← Трубопровод смазки стрелы 12127622 Комплектующие ковша 12846839 →

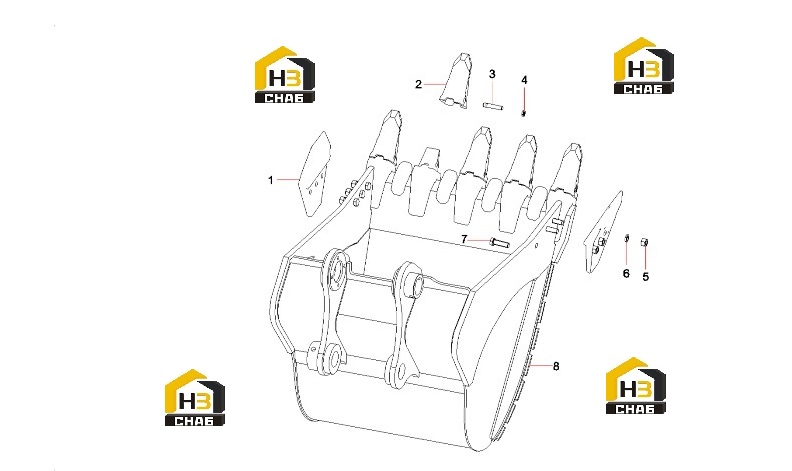

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cutter, side
Каталожный номер:A820403000889
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tooth, bucket
Каталожный номер:60116437
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin
Каталожный номер:60116440
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Spring, snap
Каталожный номер:60116439
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:A210307000078
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210402000048
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210110000424
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:bucket body SY305C.3.4D.1
Каталожный номер:12846839
Комплект:1
Примечание:
