Комплектующие ковша 12846839

← Ковш в сборе 12846828 Система электрическая кабины 13517120 →

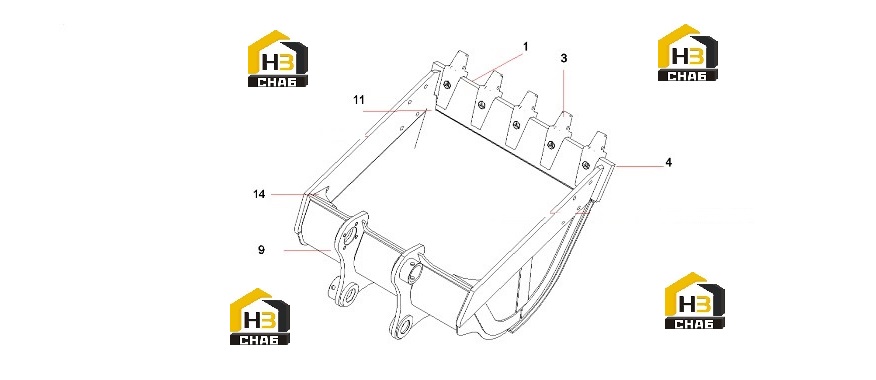

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shroud

Каталожный номер:A820403000893

Комплект:4

Примечание:

№ на схеме:3

Наименование:Seat,toothed

Каталожный номер:60116435

Комплект:5

Примечание:

№ на схеме:4

Наименование:front cutting plateSY305C.3.4D.1-1

Каталожный номер:12846829

Комплект:1

Примечание:

№ на схеме:9

Наименование:connecting

Каталожный номер:12846843

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate,reinforcing,front corner

Каталожный номер:11184706

Комплект:2

Примечание:

№ на схеме:14

Наименование:Reinforcement PlateSY335.3.4A.1

Каталожный номер:12047894

Комплект:2

Примечание:
