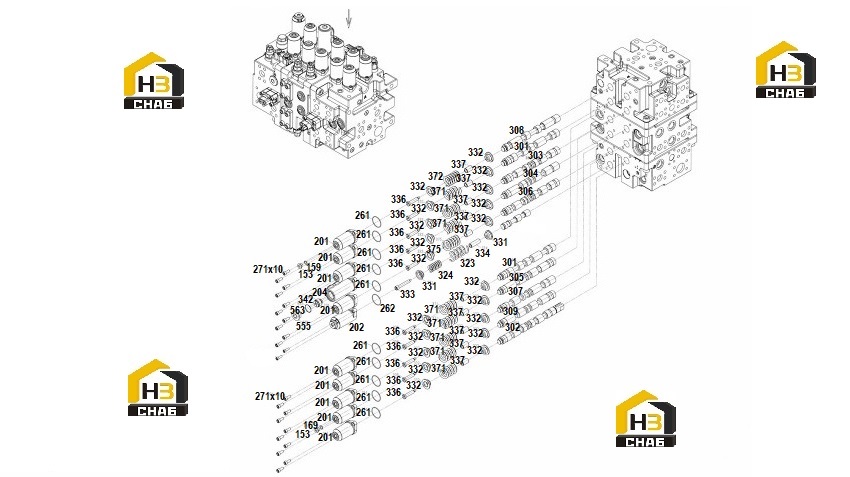

Комплектующие многоходового клапана (часть3) 60248992

← Комплектующие многоходового клапана (часть2) 60248992 Насос плунжерный 60100129 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:153

Наименование:Plug

Каталожный номер:60091756

Комплект:2

Примечание:

№ на схеме:169

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:2

Примечание:

№ на схеме:201

Наименование:Cover, valve

Каталожный номер:60075555

Комплект:9

Примечание:

№ на схеме:202

Наименование:Cover, spring

Каталожный номер:60100506

Комплект:1

Примечание:

№ на схеме:204

Наименование:Cover

Каталожный номер:60292567

Комплект:1

Примечание:

№ на схеме:261

Наименование:O-ring

Каталожный номер:A210608000028

Комплект:10

Примечание:

№ на схеме:262

Наименование:O-ring 49.4x3.1JISB2401

Каталожный номер:A210608000077

Комплект:1

Примечание:

№ на схеме:271

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:22

Примечание:

№ на схеме:301

Наименование:Travel spool

Каталожный номер:60292572

Комплект:2

Примечание:

№ на схеме:302

Наименование:Arm 1 spool

Каталожный номер:60292573

Комплект:1

Примечание:

№ на схеме:303

Наименование:Boom 1 spool

Каталожный номер:60292574

Комплект:1

Примечание:

№ на схеме:304

Наименование:Bucket spool

Каталожный номер:60292575

Комплект:1

Примечание:

№ на схеме:305

Наименование:Swing spool

Каталожный номер:60292576

Комплект:1

Примечание:

№ на схеме:306

Наименование:Arm 2 spool

Каталожный номер:60292577

Комплект:1

Примечание:

№ на схеме:307

Наименование:Boom 2 spool

Каталожный номер:60292578

Комплект:1

Примечание:

№ на схеме:308

Наименование:Straight travel spool

Каталожный номер:60292579

Комплект:1

Примечание:

№ на схеме:309

Наименование:Option spool

Каталожный номер:60292580

Комплект:1

Примечание:

№ на схеме:323

Наименование:Spring

Каталожный номер:60237025

Комплект:1

Примечание:

№ на схеме:324

Наименование:Spring

Каталожный номер:60292582

Комплект:1

Примечание:

№ на схеме:331

Наименование:Seat

Каталожный номер:60008823

Комплект:2

Примечание:

№ на схеме:332

Наименование:Spring

Каталожный номер:60292583

Комплект:20

Примечание:

№ на схеме:333

Наименование:Stud

Каталожный номер:60008819

Комплект:1

Примечание:

№ на схеме:334

Наименование:Ring, retaining

Каталожный номер:60008818

Комплект:1

Примечание:

№ на схеме:336

Наименование:Bolt

Каталожный номер:60292584

Комплект:10

Примечание:

№ на схеме:337

Наименование:Stopper

Каталожный номер:60292585

Комплект:10

Примечание:

№ на схеме:342

Наименование:Limit Spool of Bucket

Каталожный номер:60271305

Комплект:1

Примечание:

№ на схеме:371

Наименование:Spring

Каталожный номер:60292588

Комплект:8

Примечание:

№ на схеме:372

Наименование:Spring

Каталожный номер:60075586

Комплект:1

Примечание:

№ на схеме:375

Наименование:Spring

Каталожный номер:60292589

Комплект:1

Примечание:

№ на схеме:555

Наименование:Plug, oil

Каталожный номер:60039401

Комплект:1

Примечание:

№ на схеме:563

Наименование:O-ring

Каталожный номер:B230101001312

Комплект:1

Примечание:
