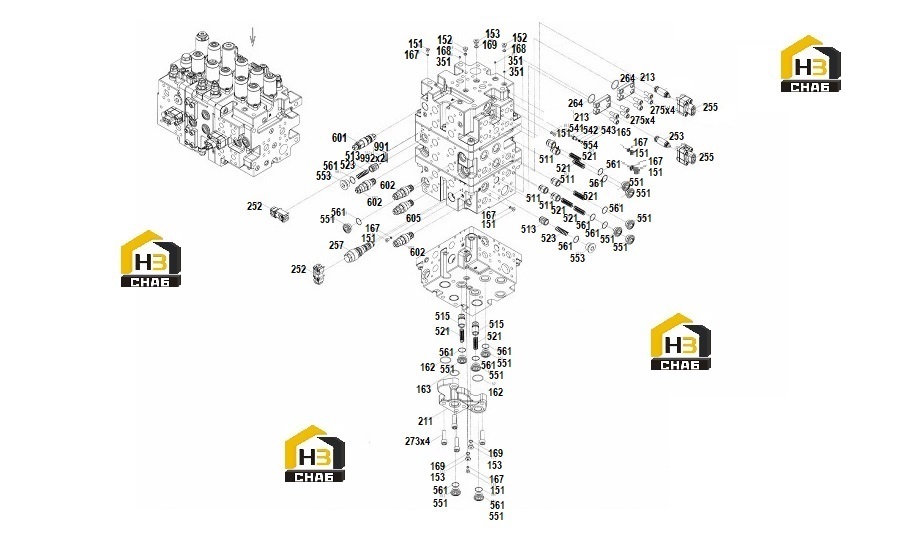

Комплектующие многоходового клапана (часть2) 60248992

← Комплектующие многоходового клапана (часть1) 60248992 Комплектующие многоходового клапана (часть3) 60248992 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:151

Наименование:Plug, screw

Каталожный номер:60038487

Комплект:6

Примечание:

№ на схеме:152

Наименование:Plug, oil

Каталожный номер:60038646

Комплект:2

Примечание:

№ на схеме:153

Наименование:Plug

Каталожный номер:60091756

Комплект:3

Примечание:

№ на схеме:162

Наименование:O-ring

Каталожный номер:60048836

Комплект:2

Примечание:

№ на схеме:163

Наименование:O-ring

Каталожный номер:A210608000069

Комплект:1

Примечание:

№ на схеме:166

Наименование:O-ring

Каталожный номер:B230101000274

Комплект:1

Примечание:

№ на схеме:167

Наименование:O-ring 7.8x1.9JISB2401

Каталожный номер:A210608000097

Комплект:6

Примечание:

№ на схеме:168

Наименование:O-ring

Каталожный номер:A210608000022

Комплект:2

Примечание:

№ на схеме:169

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:3

Примечание:

№ на схеме:211

Наименование:Plate

Каталожный номер:60292569

Комплект:1

Примечание:

№ на схеме:213

Наименование:Cover, valve

Каталожный номер:60075554

Комплект:2

Примечание:

№ на схеме:252

Наименование:lock valve selector

Каталожный номер:60292571

Комплект:2

Примечание:

№ на схеме:253

Наименование:logic valve of Arm 1

Каталожный номер:60271302

Комплект:1

Примечание:

№ на схеме:255

Наименование:Logic control valve

Каталожный номер:60205667

Комплект:2

Примечание:

№ на схеме:257

Наименование:cutoff Spool of Arm Regeneration

Каталожный номер:60271306

Комплект:1

Примечание:

№ на схеме:264

Наименование:O-ring

Каталожный номер:A230101000496

Комплект:2

Примечание:

№ на схеме:273

Наименование:Screw M16x55GB70.1 10.9

Каталожный номер:A210204000312

Комплект:4

Примечание:

№ на схеме:275

Наименование:Bolt

Каталожный номер:A210204000213

Комплект:8

Примечание:

№ на схеме:351

Наименование:Orifice

Каталожный номер:60292587

Комплект:3

Примечание:

№ на схеме:511

Наименование:Valve, check

Каталожный номер:60075548

Комплект:5

Примечание:

№ на схеме:513

Наименование:Valve, check

Каталожный номер:60075549

Комплект:2

Примечание:

№ на схеме:515

Наименование:Poppet

Каталожный номер:60292591

Комплект:2

Примечание:

№ на схеме:521

Наименование:Spring

Каталожный номер:60075591

Комплект:7

Примечание:

№ на схеме:523

Наименование:Spring

Каталожный номер:60075589

Комплект:2

Примечание:

№ на схеме:541

Наименование:Ball

Каталожный номер:60075545

Комплект:1

Примечание:

№ на схеме:542

Наименование:Valve, throttle

Каталожный номер:60075575

Комплект:1

Примечание:

№ на схеме:543

Наименование:Spring

Каталожный номер:60075592

Комплект:1

Примечание:

№ на схеме:551

Наименование:Plug

Каталожный номер:60075542

Комплект:11

Примечание:

№ на схеме:553

Наименование:Plug

Каталожный номер:60075540

Комплект:2

Примечание:

№ на схеме:554

Наименование:Plug

Каталожный номер:60008714

Комплект:1

Примечание:

№ на схеме:561

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:13

Примечание:

№ на схеме:601

Наименование:Main relief valve

Каталожный номер:60292593

Комплект:1

Примечание:

№ на схеме:602

Наименование:Port relief valve

Каталожный номер:60205669

Комплект:3

Примечание:

№ на схеме:605

Наименование:Port relief valve

Каталожный номер:60205670

Комплект:1

Примечание:

№ на схеме:991

Наименование:Nameplate

Каталожный номер:60100511

Комплект:1

Примечание:

№ на схеме:992

Наименование:Rivet

Каталожный номер:60008722

Комплект:2

Примечание:
