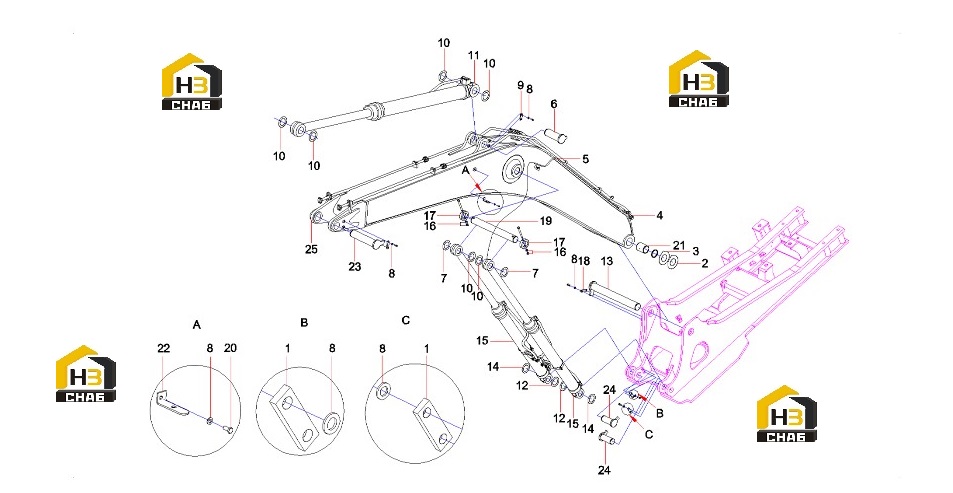

Узел стрелы 11507648

← Цепи и башмаки гусениц 11297036 Узел рукояти 11507648 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plate, pressure

Каталожный номер:11274145

Комплект:2

Примечание:

№ на схеме:2

Наименование:Gasket, resin

Каталожный номер:11078548

Комплект:4

Примечание:

№ на схеме:3

Наименование:Gasket, resin

Каталожный номер:11561637

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipeline, work equipment AS

Каталожный номер:11507617

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipeline, lubricating, work

Каталожный номер:11584807

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin

Каталожный номер:A810312110064

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket, resin

Каталожный номер:11078567

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000642

Комплект:16

Примечание:

№ на схеме:9

Наименование:Plate, pressure

Каталожный номер:A820101211710

Комплект:3

Примечание:

№ на схеме:10

Наименование:Gasket, resin

Каталожный номер:11166681

Комплект:6

Примечание:

№ на схеме:11

Наименование:Cylinder, arm

Каталожный номер:60042185

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gasket, resin

Каталожный номер:11112327

Комплект:4

Примечание:

№ на схеме:13

Наименование:Roll, pin

Каталожный номер:A810303990036

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket, resin

Каталожный номер:11041901

Комплект:2

Примечание:

№ на схеме:15

Наименование:Cylinder, boom

Каталожный номер:60039793

Комплект:2

Примечание:

№ на схеме:16

Наименование:Nut M20GB6170 10

Каталожный номер:A210307000029

Комплект:10

Примечание:

№ на схеме:17

Наименование:Retainer

Каталожный номер:A820101211704

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plate, pressure

Каталожный номер:11274177

Комплект:1

Примечание:

№ на схеме:19

Наименование:Roll, pin

Каталожный номер:A820301020537

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M16x30GB5783 10.9

Каталожный номер:A210111000263

Комплект:2

Примечание:

№ на схеме:21

Наименование:Sleeve, shaft

Каталожный номер:11306936

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bracket, lamp

Каталожный номер:A820101322531

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:12572365

Комплект:1

Примечание:

№ на схеме:24

Наименование:Roll, pin

Каталожный номер:A810303990034

Комплект:2

Примечание:

№ на схеме:25

Наименование:Boom

Каталожный номер:12620958

Комплект:1

Примечание:
