Цепи и башмаки гусениц 11297036

Цепи и башмаки гусениц 11297036

← Каток опорный 11358479 Узел стрелы 11507648 →

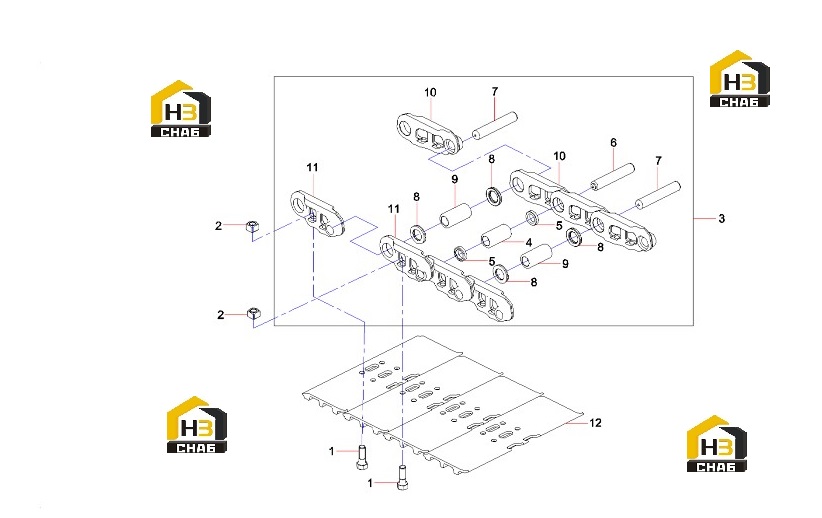

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt,crawler
Каталожный номер:60019260
Комплект:180
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nut,crawler
Каталожный номер:60018960
Комплект:180
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Track GP,chain
Каталожный номер:11402750
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Master bushSTC216MA-6045.1-1
Каталожный номер:11402652
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shim
Каталожный номер:11402654
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Master pinSTC216MA-6045.1-2
Каталожный номер:11402653
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Shaft,pin
Каталожный номер:11402655
Комплект:44
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Ring,seal
Каталожный номер:60019265
Комплект:88
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bushing,pin
Каталожный номер:11402166
Комплект:44
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Link,track,chain,right
Каталожный номер:11402657
Комплект:45
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Link,chain,left
Каталожный номер:11402676
Комплект:45
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Shoe,crawler
Каталожный номер:60047802
Комплект:45
Примечание:
