Узел ковша 11507648

← Узел рукояти 11507648 Трубопровод стрелы 11507617 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

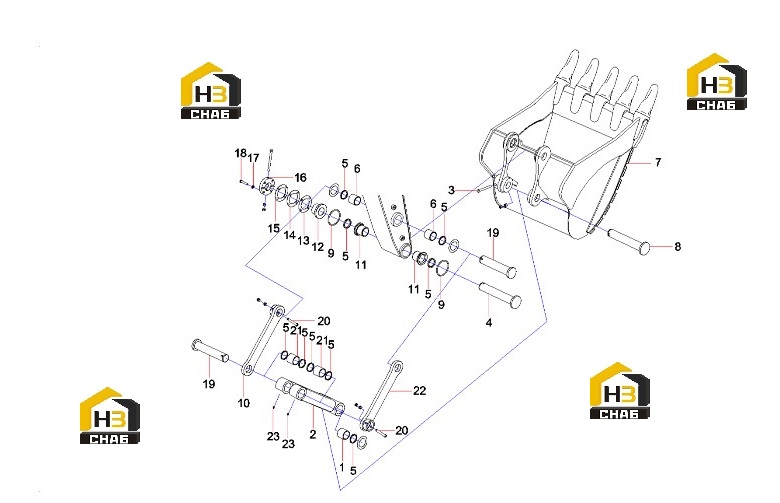

№ на схеме:1

Наименование:Sleeve, shaft

Каталожный номер:A820202003320

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bar connecting

Каталожный номер:12355197

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M20x200GB5782 10.9

Каталожный номер:A210110000347

Комплект:1

Примечание:

№ на схеме:4

Наименование:Roll, pin

Каталожный номер:11945933

Комплект:1

Примечание:

№ на схеме:5

Наименование:DLl-ring, dustproof

Каталожный номер:60055872

Комплект:10

Примечание:

№ на схеме:6

Наименование:Sleeve, shaft

Каталожный номер:A820202003323

Комплект:2

Примечание:

№ на схеме:7

Наименование:BucketSY285C.3.4B

Каталожный номер:12923938

Комплект:1

Примечание:

№ на схеме:8

Наименование:Roll, pin

Каталожный номер:A810303990031

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:A210608000108

Комплект:2

Примечание:

№ на схеме:10

Наименование:Idler, bucket

Каталожный номер:11451092

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sleeve, shaft

Каталожный номер:11744971

Комплект:2

Примечание:

№ на схеме:12

Наименование:Sleeve, pressure

Каталожный номер:A820403000465

Комплект:1

Примечание:

№ на схеме:13

Наименование:Shim, adjusting

Каталожный номер:11945934

Комплект:4

Примечание:

№ на схеме:14

Наименование:Shim, adjusting

Каталожный номер:11945935

Комплект:4

Примечание:

№ на схеме:15

Наименование:Shim, adjusting

Каталожный номер:11945936

Комплект:4

Примечание:

№ на схеме:16

Наименование:Plate

Каталожный номер:11904436

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer 20GB93 DACROMET

Каталожный номер:24000515

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt M20x70GB5782 grade 10.9

Каталожный номер:A210110000172

Комплект:4

Примечание:

№ на схеме:19

Наименование:Roll, pin

Каталожный номер:A810303990032

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210110000352

Комплект:3

Примечание:

№ на схеме:21

Наименование:Sleeve, shaft

Каталожный номер:A820202003321

Комплект:2

Примечание:

№ на схеме:22

Наименование:Idler, bucket

Каталожный номер:11451091

Комплект:1

Примечание:

№ на схеме:23

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:9

Примечание:
