Трубопровод стрелы 11507617

← Узел ковша 11507648 Трубопровод левого гидроцилиндра стрелы 11161836 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

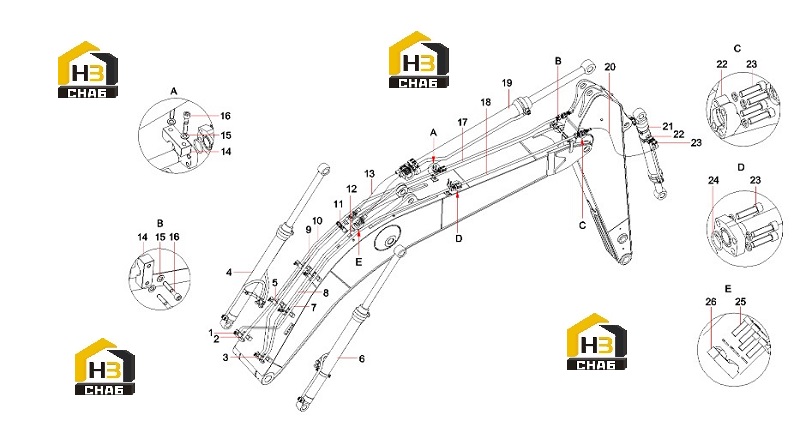

№ на схеме:1

Наименование:Screw

Каталожный номер:A210204000353

Комплект:32

Примечание:

№ на схеме:2

Наименование:Clamp, pipe

Каталожный номер:11163545

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp, pipe

Каталожный номер:11163549

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipeline, boom cylinder

Каталожный номер:11161836

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp, pipe

Каталожный номер:11163551

Комплект:4

Примечание:

№ на схеме:6

Наименование:Pipeline, boom cylinder

Каталожный номер:11161716

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe GP, steel

Каталожный номер:11458688

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel Pipe Assy.SY285C9I2K.3.1.4

Каталожный номер:12833342

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel Pipe Assy.SY285C9I2K.3.1.3

Каталожный номер:12833340

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe GP, steel

Каталожный номер:11458570

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp, pipe

Каталожный номер:11163552

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clamp, pipe

Каталожный номер:11163553

Комплект:2

Примечание:

№ на схеме:13

Наименование:hose

Каталожный номер:11836087

Комплект:2

Примечание:

№ на схеме:14

Наименование:Clamp

Каталожный номер:12055362

Комплект:6

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000639

Комплект:12

Примечание:

№ на схеме:16

Наименование:Screw M12x50GB70.1 12.9

Каталожный номер:A210204000351

Комплект:12

Примечание:

№ на схеме:17

Наименование:Pipe GP, steel

Каталожный номер:11162456

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe GP, steel

Каталожный номер:11162119

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipeline, arm cylinder

Каталожный номер:11507647

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:60005837

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pipeline, bucket cylinder

Каталожный номер:11577804

Комплект:1

Примечание:

№ на схеме:22

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:8

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:21027533

Комплект:8

Примечание:

№ на схеме:24

Наименование:O-ring 32.5x3.55GB3452.1

Каталожный номер:A210609000142

Комплект:2

Примечание:

№ на схеме:25

Наименование:Screw M12x45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:16

Примечание:

№ на схеме:26

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:8

Примечание:
