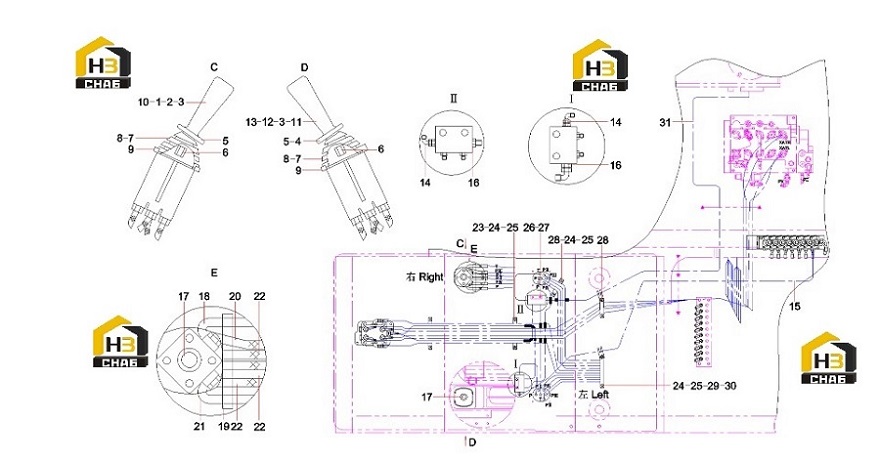

Трубопровод управления гидравлической системы (часть2) 13712698

← Трубопровод управления гидравлической системы (часть1) 13712698 Клапан контрольно-регулирующий 60170604 pvd8pc6008 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Insertion piece

Каталожный номер:60116344

Комплект:1

Примечание:

№ на схеме:2

Наименование:Harness, horn switch

Каталожный номер:11742013

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw, self-tapping

Каталожный номер:A210264000022

Комплект:2

Примечание:

№ на схеме:4

Наименование:Handle, grip

Каталожный номер:11050165

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut M12x1.25GB6171

Каталожный номер:A210308000006

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut M14GB6170

Каталожный номер:A210307000025

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hood

Каталожный номер:A229900006446

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hood

Каталожный номер:A229900001028

Комплект:2

Примечание:

№ на схеме:9

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:10

Наименование:Joystick, right

Каталожный номер:B229900001614

Комплект:1

Примечание:

№ на схеме:11

Наименование:Joystick, left

Каталожный номер:B229900001613

Комплект:1

Примечание:

№ на схеме:12

Наименование:Switch

Каталожный номер:A241200000875

Комплект:1

Примечание:

№ на схеме:13

Наименование:Insertion piece

Каталожный номер:A229900006438

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103005942

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:17

Наименование:Valve, pilot, manual

Каталожный номер:B220401001302

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103000983

Комплект:1

Примечание:

№ на схеме:19

Наименование:cable tie

Каталожный номер:A239900000066

Комплект:5

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:B230103000671

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103005981

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103001375

Комплект:3

Примечание:

№ на схеме:23

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:10

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:24000511

Комплект:10

Примечание:

№ на схеме:26

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:4

Примечание:

№ на схеме:28

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:2

Примечание:

№ на схеме:29

Наименование:Plate, pressure

Каталожный номер:11243400

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:2

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:B230103002553

Комплект:1

Примечание:
