Трубопровод управления гидравлической системы (часть1) 13712698

Трубопровод управления гидравлической системы (часть1) 13712698

← Трубопровод пилотный 13712717 Трубопровод управления гидравлической системы (часть2) 13712698 →

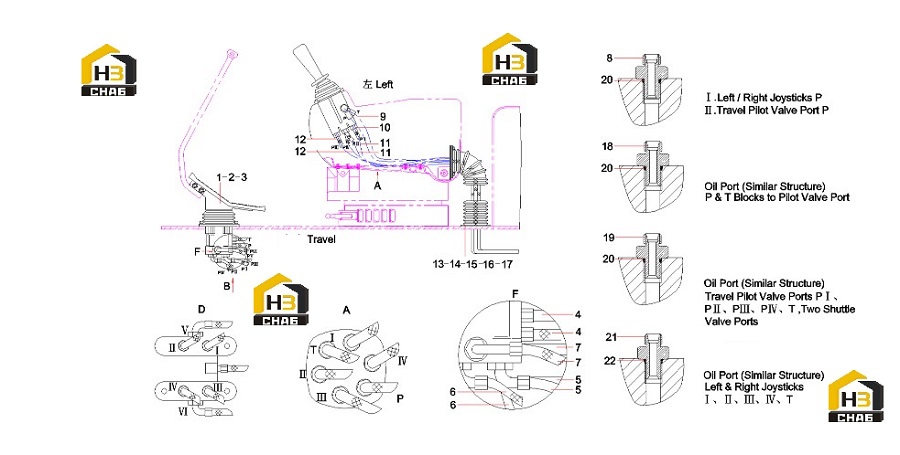

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Washer
Каталожный номер:24000512
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M10x25GB5783 10.9
Каталожный номер:A210111000197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pilot-control Valve
Каталожный номер:60170604
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:B230103000982
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:B230103001563
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose, rubber
Каталожный номер:B230103003279
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:21028550
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector, filter
Каталожный номер:60020078
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose, rubber
Каталожный номер:B230103002263
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose, rubber
Каталожный номер:A831211120000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:B230103000985
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:B230103000988
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Flange
Каталожный номер:A820601990304
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bellows
Каталожный номер:A820601990336
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt M6x16GB5783
Каталожный номер:A210111000079
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:60060564
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Sleeve, rubber
Каталожный номер:11243401
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Connector
Каталожный номер:A820205000839
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Connector
Каталожный номер:A820205000940
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Connector
Каталожный номер:A820205000946
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:O-ring 13.8x2.4JISB2401
Каталожный номер:B230101000049
Комплект:10
Примечание:
