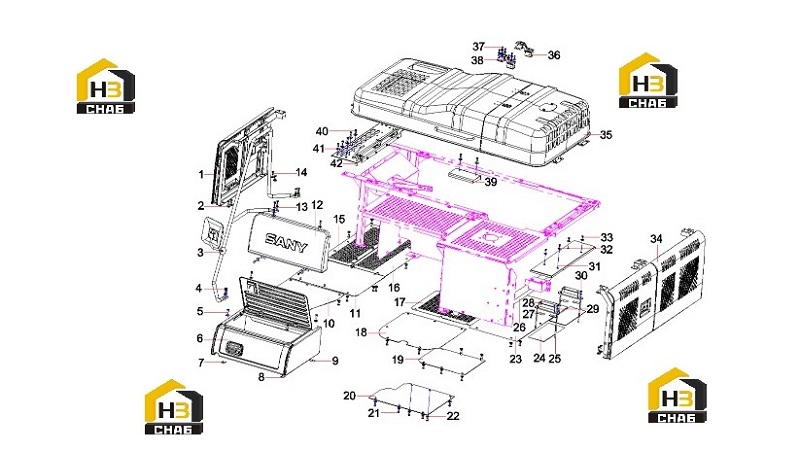

Обвес каркаса экскаватора 13695072

← Стеклоочиститель a229900008240 Обвес экскаватора 13695072 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Right Door Assy.

Каталожный номер:13662335

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:73

Примечание:

№ на схеме:3

Наименование:Handhold

Каталожный номер:A810502020139

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:60262509

Комплект:7

Примечание:

№ на схеме:5

Наименование:Bolt M12x40GB5783 10.9

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:6

Наименование:Battery Box Assy SY300E.1.6.10

Каталожный номер:12909447

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:12006404

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:12006405

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bottom covered plate of fuel tank

Каталожный номер:13586505

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bottom cover plate of hydraulic oil

Каталожный номер:13576737

Комплект:1

Примечание:

№ на схеме:12

Наименование:Trim cover SY300E.1.6.11

Каталожный номер:12909452

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:60262513

Комплект:6

Примечание:

№ на схеме:14

Наименование:Bolt M12X30GB578310.9

Каталожный номер:A210111000202

Комплект:69

Примечание:

№ на схеме:15

Наименование:Right rear bottom cover platell

Каталожный номер:13576735

Комплект:1

Примечание:

№ на схеме:16

Наименование:Right rear bottom cover platel

Каталожный номер:13576741

Комплект:1

Примечание:

№ на схеме:17

Наименование:Diesel engine base cover plate

Каталожный номер:13586507

Комплект:1

Примечание:

№ на схеме:18

Наименование:Main valve seat cover plate

Каталожный номер:13694971

Комплект:1

Примечание:

№ на схеме:19

Наименование:back cover plate(M)

Каталожный номер:13576733

Комплект:1

Примечание:

№ на схеме:20

Наименование:cab bottom cover SY285C9I3K.1.6

Каталожный номер:13694970

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:-

Комплект:52

Примечание:Modification or other

№ на схеме:22

Наименование:Thickening Washer

Каталожный номер:13300896

Комплект:52

Примечание:

№ на схеме:23

Наименование:back cover plate(L)

Каталожный номер:13576736

Комплект:1

Примечание:

№ на схеме:24

Наименование:Battery rubber pad SY305C9H.1.6

Каталожный номер:13583186

Комплект:2

Примечание:

№ на схеме:25

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:26

Наименование:Foam

Каталожный номер:A820699000952

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:28

Наименование:Battery support SY305C9H.1.6.10

Каталожный номер:13583189

Комплект:2

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:30

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:31

Наименование:Battery cover plate

Каталожный номер:13662334

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:6

Примечание:

№ на схеме:33

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:6

Примечание:

№ на схеме:34

Наименование:left door assy SY285C9I3K.1.6.13B

Каталожный номер:13662349

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bonnet assy. SY305C9.1.6.20B

Каталожный номер:13667191

Комплект:1

Примечание:

№ на схеме:36

Наименование:engine cover lock

Каталожный номер:60275176

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:60262506

Комплект:16

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:60262510

Комплект:16

Примечание:

№ на схеме:39

Наименование:Footplate SY285C9I3K.1.6.33

Каталожный номер:13625018

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt

Каталожный номер:60262508

Комплект:34

Примечание:

№ на схеме:41

Наименование:Washer

Каталожный номер:60262511

Комплект:35

Примечание:

№ на схеме:42

Наименование:Right upper rear cover

Каталожный номер:13663188

Комплект:1

Примечание:
