Обвес экскаватора 13695072

← Обвес каркаса экскаватора 13695072 Крепление правой двери 13662335 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

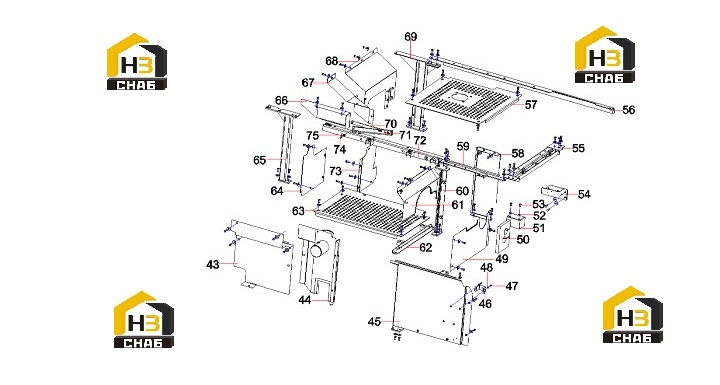

№ на схеме:43

Наименование:Right clapboard of diesel engine

Каталожный номер:13662432

Комплект:1

Примечание:

№ на схеме:44

Наименование:Diesel Engine Left Clapboard

Каталожный номер:13662728

Комплект:1

Примечание:

№ на схеме:45

Наименование:Rear support of cab

Каталожный номер:13585227

Комплект:1

Примечание:

№ на схеме:46

Наименование:Parts book, mounting bracket,

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:47

Наименование:Screw M8x16GB70.1 10.9

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:48

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:49

Наименование:Air cleaning lower partition

Каталожный номер:13687588

Комплект:1

Примечание:

№ на схеме:50

Наименование:Sponge SY285C9I3K.1.6.26C-4

Каталожный номер:13687587

Комплект:1

Примечание:

№ на схеме:51

Наименование:Cover, start relay

Каталожный номер:11673094

Комплект:1

Примечание:

№ на схеме:52

Наименование:Washer

Каталожный номер:24000639

Комплект:5

Примечание:

№ на схеме:53

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:2

Примечание:

№ на схеме:54

Наименование:relay mounting plate

Каталожный номер:13328858

Комплект:1

Примечание:

№ на схеме:55

Наименование:Left Upper Rear Cover Plate

Каталожный номер:13663194

Комплект:1

Примечание:

№ на схеме:56

Наименование:Rear beam SY285C9I3K.1.6.14B

Каталожный номер:13662419

Комплект:1

Примечание:

№ на схеме:57

Наименование:Air filter plate SY335C9I3KH.1.6.9B

Каталожный номер:13663541

Комплект:1

Примечание:

№ на схеме:58

Наименование:Air Cleaner Clapboard

Каталожный номер:13662752

Комплект:1

Примечание:

№ на схеме:59

Наименование:air cleaner cross rail

Каталожный номер:13662423

Комплект:1

Примечание:

№ на схеме:60

Наименование:Left(F) bracket

Каталожный номер:13662388

Комплект:1

Примечание:

№ на схеме:61

Наименование:Air cleaning upper partition plate

Каталожный номер:13687584

Комплект:1

Примечание:

№ на схеме:62

Наименование:Connection Beam

Каталожный номер:13662429

Комплект:1

Примечание:

№ на схеме:63

Наименование:Middle(B) plate

Каталожный номер:13543422

Комплект:1

Примечание:

№ на схеме:64

Наименование:Main pump front clapboard

Каталожный номер:13662773

Комплект:1

Примечание:

№ на схеме:65

Наименование:Right(F) bracket

Каталожный номер:13585412

Комплект:1

Примечание:

№ на схеме:66

Наименование:Sealing plate SY285C9I3K.1.6.18C

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:67

Наименование:Rotated angle plate

Каталожный номер:13662775

Комплект:1

Примечание:

№ на схеме:68

Наименование:Main pump clapboard

Каталожный номер:13687582

Комплект:1

Примечание:

№ на схеме:69

Наименование:Right(B) bracket

Каталожный номер:13662360

Комплект:1

Примечание:

№ на схеме:70

Наименование:Bar, support

Каталожный номер:A810502015065

Комплект:1

Примечание:

№ на схеме:71

Наименование:Rod, bearing

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:72

Наименование:Front cross rail

Каталожный номер:13662427

Комплект:1

Примечание:

№ на схеме:73

Наименование:Main pump rear clapboard

Каталожный номер:13687580

Комплект:1

Примечание:

№ на схеме:74

Наименование:Roll, pin

Каталожный номер:A210508000009

Комплект:3

Примечание:

№ на схеме:75

Наименование:Pin 3.2x20GB91

Каталожный номер:A210491000014

Комплект:3

Примечание:
