Комплектующие насоса плунжерного (часть2) 60197208

← Комплектующие насоса плунжерного (часть1) 60197208 Комплектующие насоса 60155075 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

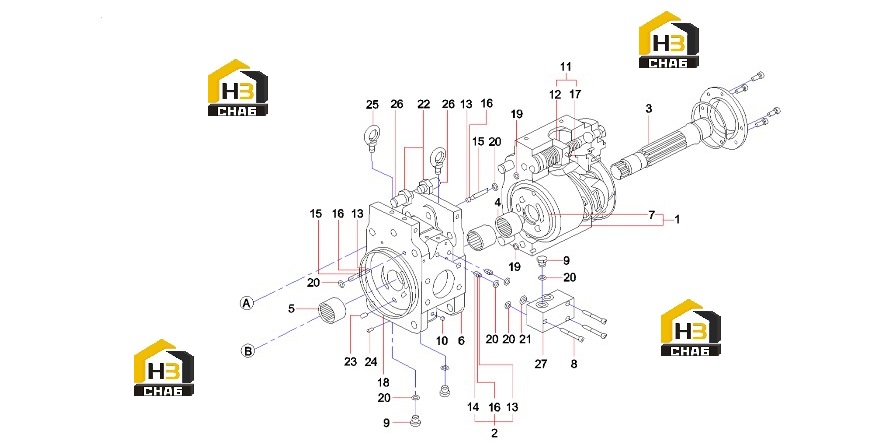

№ на схеме:1

Наименование:Block AS, cylinder

Каталожный номер:60117794

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve GP, check

Каталожный номер:60117792

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sprocket

Каталожный номер:60117804

Комплект:1

Примечание:

№ на схеме:4

Наименование:Coupler, spline

Каталожный номер:60117796

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing

Каталожный номер:60117793

Комплект:2

Примечание:

№ на схеме:6

Наименование:Casing, oil distribution

Каталожный номер:60117800

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tray, oil distribution

Каталожный номер:60064439

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:60117799

Комплект:3

Примечание:

№ на схеме:9

Наименование:Plug, oil

Каталожный номер:60038654

Комплект:2

Примечание:

№ на схеме:10

Наименование:Setscrew

Каталожный номер:60008728

Комплект:32

Примечание:

№ на схеме:11

Наименование:Pin GP, incline

Каталожный номер:60117802

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pin, incline

Каталожный номер:60117801

Комплект:2

Примечание:

№ на схеме:13

Наименование:Seal, valve stem

Каталожный номер:60008884

Комплект:4

Примечание:

№ на схеме:14

Наименование:Ring, retaining

Каталожный номер:60008885

Комплект:2

Примечание:

№ на схеме:15

Наименование:Sleeve

Каталожный номер:60008501

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ball, steel

Каталожный номер:60008886

Комплект:4

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:60008549

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:60125209

Комплект:2

Примечание:

№ на схеме:19

Наименование:Seal, O-ring

Каталожный номер:60038716

Комплект:16

Примечание:

№ на схеме:20

Наименование:Seal, O-ring

Каталожный номер:60038712

Комплект:8

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60038723

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut, hex

Каталожный номер:60039359

Комплект:4

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:60075461

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pin, spring

Каталожный номер:60038260

Комплект:4

Примечание:

№ на схеме:25

Наименование:Ring, lifting

Каталожный номер:60075426

Комплект:2

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:60117798

Комплект:2

Примечание:

№ на схеме:27

Наименование:Housing, auxiliary

Каталожный номер:60125195

Комплект:1

Примечание:
