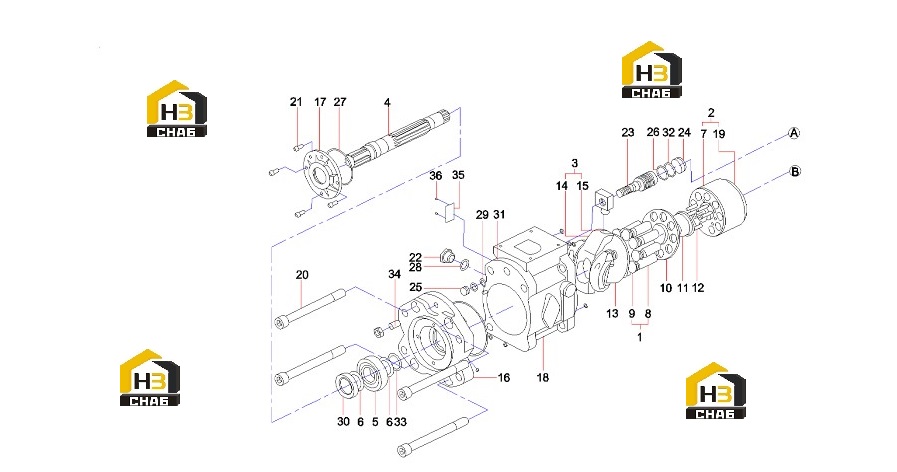

Комплектующие насоса плунжерного (часть1) 60197208

← Насос плунжерный b220301000671 Комплектующие насоса плунжерного (часть2) 60197208 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plunger GP

Каталожный номер:60197209

Комплект:18

Примечание:

№ на схеме:2

Наименование:Block AS, cylinder

Каталожный номер:60117795

Комплект:1

Примечание:

№ на схеме:3

Наименование:Swash plate GP

Каталожный номер:60117806

Комплект:2

Примечание:

№ на схеме:4

Наименование:Sprocket

Каталожный номер:60117803

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing, front

Каталожный номер:60006941

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer, bearing

Каталожный номер:60075476

Комплект:3

Примечание:

№ на схеме:7

Наименование:Body, cylinder, main pump

Каталожный номер:60064456

Комплект:2

Примечание:

№ на схеме:8

Наименование:Plunger, pump, hydraulic

Каталожный номер:60064452

Комплект:18

Примечание:

№ на схеме:9

Наименование:Slipper

Каталожный номер:60197210

Комплект:18

Примечание:

№ на схеме:10

Наименование:Plate, pressure

Каталожный номер:60064451

Комплект:2

Примечание:

№ на схеме:11

Наименование:Sleeve, spherical

Каталожный номер:60064441

Комплект:2

Примечание:

№ на схеме:12

Наименование:Spring, backward

Каталожный номер:60117797

Комплект:18

Примечание:

№ на схеме:13

Наименование:Plate, sliding

Каталожный номер:60015757

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plate, swash

Каталожный номер:60015821

Комплект:2

Примечание:

№ на схеме:15

Наименование:Sleeve, incline

Каталожный номер:60075449

Комплект:2

Примечание:

№ на схеме:16

Наименование:Support, swash plate

Каталожный номер:60064450

Комплект:2

Примечание:

№ на схеме:17

Наименование:Cover, oil seal

Каталожный номер:60075480

Комплект:1

Примечание:

№ на схеме:18

Наименование:Body, pump

Каталожный номер:60117791

Комплект:2

Примечание:

№ на схеме:19

Наименование:Tray, oil distribution

Каталожный номер:60064440

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:60075438

Комплект:8

Примечание:

№ на схеме:21

Наименование:Screw, socket head

Каталожный номер:60039371

Комплект:4

Примечание:

№ на схеме:22

Наименование:Plug, oil

Каталожный номер:60039400

Комплект:4

Примечание:

№ на схеме:23

Наименование:Plunger, servo

Каталожный номер:60117805

Комплект:2

Примечание:

№ на схеме:24

Наименование:Post, bumping

Каталожный номер:60075377

Комплект:2

Примечание:

№ на схеме:25

Наименование:Post, bumping

Каталожный номер:60075376

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:60093160

Комплект:2

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:60050050

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:60038726

Комплект:4

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:60050052

Комплект:2

Примечание:

№ на схеме:30

Наименование:Seal, oil

Каталожный номер:60075479

Комплект:1

Примечание:

№ на схеме:31

Наименование:Ring, retaining

Каталожный номер:60075424

Комплект:2

Примечание:

№ на схеме:32

Наименование:Ring, retaining

Каталожный номер:60075423

Комплект:2

Примечание:

№ на схеме:33

Наименование:Gear, sun

Каталожный номер:60064417

Комплект:2

Примечание:

№ на схеме:34

Наименование:Rod, threaded

Каталожный номер:60075441

Комплект:2

Примечание:

№ на схеме:35

Наименование:Nameplate

Каталожный номер:60100511

Комплект:1

Примечание:

№ на схеме:36

Наименование:Rivet

Каталожный номер:60008722

Комплект:2

Примечание:
