Комплектующие вращающейся рамы sy26c1y4lu(us).1 13940049 (часть 2)

← Комплектующие вращающейся рамы sy26c1y4lu(us).1 13940049 (часть 1) Комплектующие пилотной гидравлической системы sy26c1y4lu(us).1 13922578 →

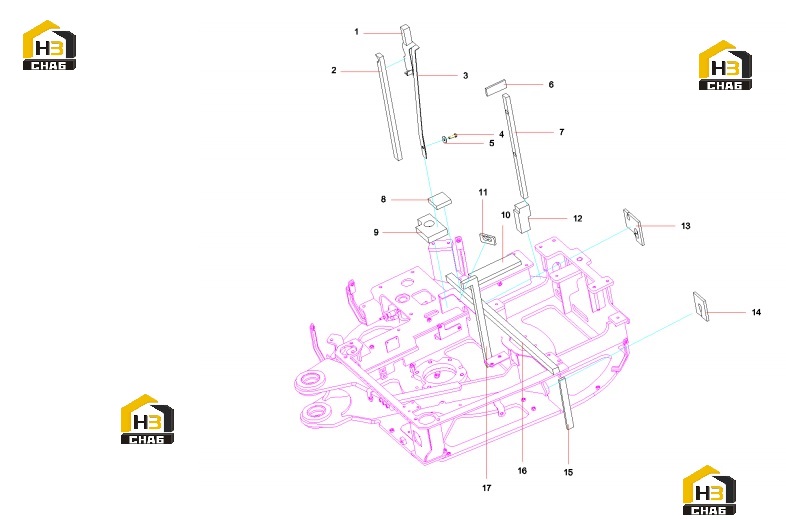

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sponge SY26C1Y4LU.1-12

Каталожный номер:13938669

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sponge SY26C1Y4LU.1-10

Каталожный номер:13938656

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing Plate SY26C1Y4LU.1.7

Каталожный номер:13932946

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M10x20

Каталожный номер:A210111000012

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000637

Комплект:1

Примечание:

№ на схеме:6

Наименование:Soonge SY26C1Y4LU.1-8

Каталожный номер:13938678

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sponge SY26C1Y4LU.1-9

Каталожный номер:13938679

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sponge SY26C1Y4LU.1-15

Каталожный номер:13938672

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sponge SY26C1Y4LU.1-14

Каталожный номер:13938671

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sponge SY26C1Y4LU.1-7

Каталожный номер:13938643

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sponge SY26C1Y4LU.1-2

Каталожный номер:13938673

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sponge SY26C1Y4LU.1-13

Каталожный номер:13938670

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sponge SY26C1Y4LU.1-4

Каталожный номер:13938675

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sponge SY26C1Y4LU.1-3

Каталожный номер:13938674

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sponge SY26C1Y4LU.1-11

Каталожный номер:13938668

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sponge SY26C1Y4LU.1-5

Каталожный номер:13938676

Комплект:1

Примечание:
