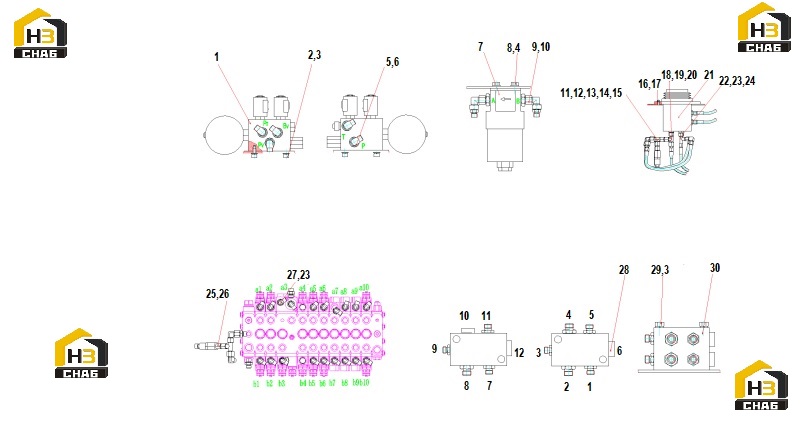

Комплектующие пилотной гидравлической системы sy26c1y4lu(us).1 13922578

← Комплектующие вращающейся рамы sy26c1y4lu(us).1 13940049 (часть 2) Система пилотная гидравлическая управления sy26c1y4lu(us).1 13922578 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve,pressure reducing

Каталожный номер:60046293

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M8x20 GB70.1

Каталожный номер:A210204000147

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000633

Комплект:10

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:B210780000176

Комплект:13

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:B210780000418

Комплект:11

Примечание:

№ на схеме:7

Наименование:Filter, oil

Каталожный номер:B229900000063

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8x20

Каталожный номер:A210111000343

Комплект:8

Примечание:

№ на схеме:9

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:B210780000827

Комплект:2

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:B210780001045

Комплект:5

Примечание:

№ на схеме:12

Наименование:Pipe connector

Каталожный номер:60136966

Комплект:7

Примечание:

№ на схеме:13

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:2

Примечание:

№ на схеме:14

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:2

Примечание:

№ на схеме:15

Наименование:Relay, pressure

Каталожный номер:B240700000221

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:A210204000196

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:A820205000940

Комплект:3

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:7

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:B210780000170

Комплект:7

Примечание:

№ на схеме:21

Наименование:Valve, pilot, travel

Каталожный номер:60129665

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fitting, pipe

Каталожный номер:21011540

Комплект:4

Примечание:

№ на схеме:23

Наименование:Joint, pipe

Каталожный номер:23904681

Комплект:39

Примечание:

№ на схеме:24

Наименование:Joint, pipe

Каталожный номер:B210780000014

Комплект:8

Примечание:

№ на схеме:25

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sensor, pressure

Каталожный номер:60114799

Комплект:1

Примечание:

№ на схеме:27

Наименование:Stud straight connector

Каталожный номер:B210780000823

Комплект:44

Примечание:

№ на схеме:28

Наименование:Plug 17x19x19mm

Каталожный номер:B210780000164

Комплект:5

Примечание:

№ на схеме:29

Наименование:Bolt M8x65 GB5782

Каталожный номер:A210110000306

Комплект:2

Примечание:

№ на схеме:30

Наименование:Block, PT

Каталожный номер:12053111

Комплект:1

Примечание:
