Комплектующие стрелы sy26c1y4lu.3 13940285

← Комплектующие гусеницы stc101ga-3041 13935568 Комплектующие ковша sy26c1y4lu.3 13940285 →

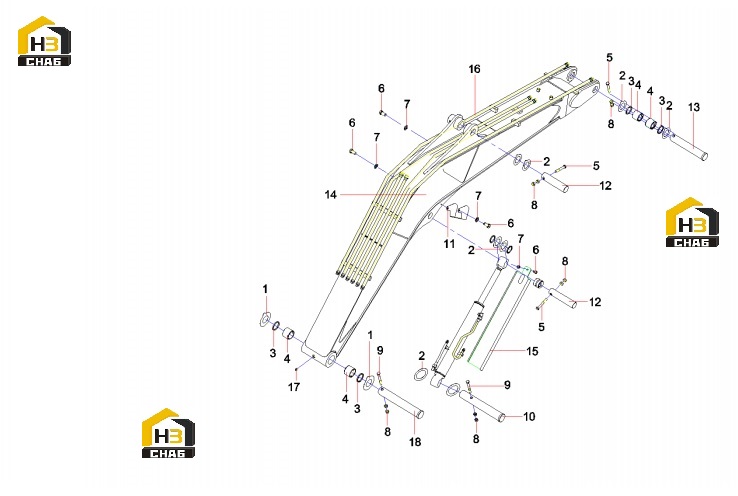

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shim

Каталожный номер:10574180

Комплект:2

Примечание:

№ на схеме:2

Наименование:Spacer

Каталожный номер:13063804

Комплект:20

Примечание:

№ на схеме:3

Наименование:Dust Ring

Каталожный номер:60176726

Комплект:4

Примечание:

№ на схеме:4

Наименование:Shaft Sleeve

Каталожный номер:13064878

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt M12x90 GB5782 10.9

Каталожный номер:A210110000323

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M10x20

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:8

Наименование:Nut M12 GB6170 10

Каталожный номер:A210307000031

Комплект:10

Примечание:

№ на схеме:9

Наименование:Bolt M12x110

Каталожный номер:A210110000384

Комплект:2

Примечание:

№ на схеме:10

Наименование:Shaft SY26C1Y4LU(US).3-3

Каталожный номер:13916936

Комплект:1

Примечание:

№ на схеме:11

Наименование:Light cover SY26C1Y4LU.3-6

Каталожный номер:13921221

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shaft

Каталожный номер:13063797

Комплект:2

Примечание:

№ на схеме:13

Наименование:Shaft SY26C1Y4LU(US).3-4

Каталожный номер:13916937

Комплект:1

Примечание:

№ на схеме:14

Наименование:Boom SY26C1Y4LU.3.2

Каталожный номер:13920283

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oil cylinder protecting board

Каталожный номер:13063812

Комплект:1

Примечание:

№ на схеме:16

Наименование:Work device Tube

Каталожный номер:13915517

Комплект:1

Примечание:

№ на схеме:17

Наименование:Zerk, Grease

Каталожный номер:A210804000002

Комплект:9

Примечание:

№ на схеме:18

Наименование:Shaft 2 SY26C1Y4LU.3-7

Каталожный номер:13932055

Комплект:1

Примечание:
