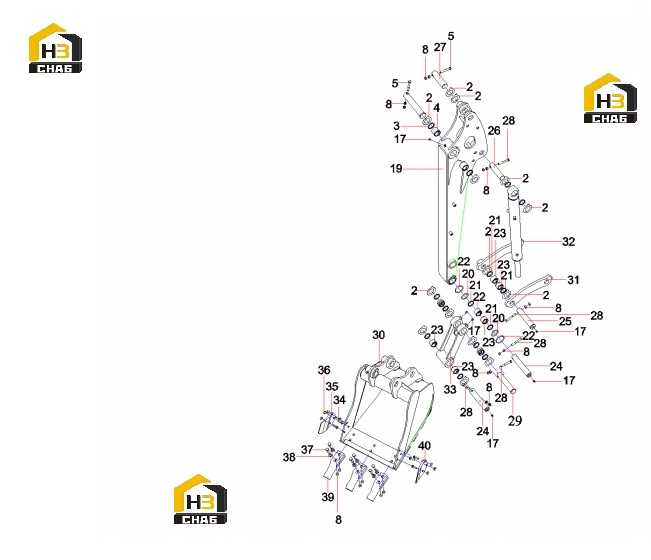

Комплектующие ковша sy26c1y4lu.3 13940285

← Комплектующие стрелы sy26c1y4lu.3 13940285 Крепление ковша sy26c1y4lu.3 13940285 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Spacer

Каталожный номер:13063804

Комплект:20

Примечание:

№ на схеме:3

Наименование:Dust Ring

Каталожный номер:60176726

Комплект:4

Примечание:

№ на схеме:4

Наименование:Shaft Sleeve

Каталожный номер:13064878

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt M12x90 GB5782 10.9

Каталожный номер:A210110000323

Комплект:4

Примечание:

№ на схеме:8

Наименование:Nut M12 GB6170 10

Каталожный номер:A210307000031

Комплект:10

Примечание:

№ на схеме:17

Наименование:Zerk, Grease

Каталожный номер:A210804000002

Комплект:9

Примечание:

№ на схеме:19

Наименование:Arm SY26C1Y4LU.3.3

Каталожный номер:13919908

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spacer

Каталожный номер:13085812

Комплект:2

Примечание:

№ на схеме:21

Наименование:Dust Ring

Каталожный номер:60176725

Комплект:10

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:A210608000086

Комплект:2

Примечание:

№ на схеме:23

Наименование:Shaft Sleeve

Каталожный номер:13064724

Комплект:6

Примечание:

№ на схеме:24

Наименование:Shaft

Каталожный номер:13072975

Комплект:2

Примечание:

№ на схеме:25

Наименование:Shaft

Каталожный номер:13073232

Комплект:1

Примечание:

№ на схеме:26

Наименование:Shaft

Каталожный номер:13072973

Комплект:1

Примечание:

№ на схеме:27

Наименование:Shaft

Каталожный номер:13063799

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M12x80 GB5782 10.9

Каталожный номер:A210110000014

Комплект:5

Примечание:

№ на схеме:29

Наименование:Shaft

Каталожный номер:13072974

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bucket SY26C1Y4LU.3.4

Каталожный номер:13919739

Комплект:1

Примечание:

№ на схеме:31

Наименование:Rocker SY26C1Y4LU.3-1

Каталожный номер:13920675

Комплект:1

Примечание:

№ на схеме:32

Наименование:Left rocker SY26C1Y4LU.3.5

Каталожный номер:13920677

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connecting Rod SY26C1Y4LU.3.6

Каталожный номер:13920627

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:6

Примечание:

№ на схеме:35

Наименование:Left tooth

Каталожный номер:12997847

Комплект:1

Примечание:

№ на схеме:36

Наименование:Nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:37

Наименование:Bolt M12x45 10.9

Каталожный номер:A210111000119

Комплект:6

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:24000639

Комплект:6

Примечание:

№ на схеме:39

Наименование:Bucket tooth

Каталожный номер:12997848

Комплект:3

Примечание:

№ на схеме:40

Наименование:Right tooth

Каталожный номер:12997846

Комплект:1

Примечание:
