Защита кузова 12223354

← Система кондиционирования воздуха 12151206 Крышки защитные кузова 12223354 →

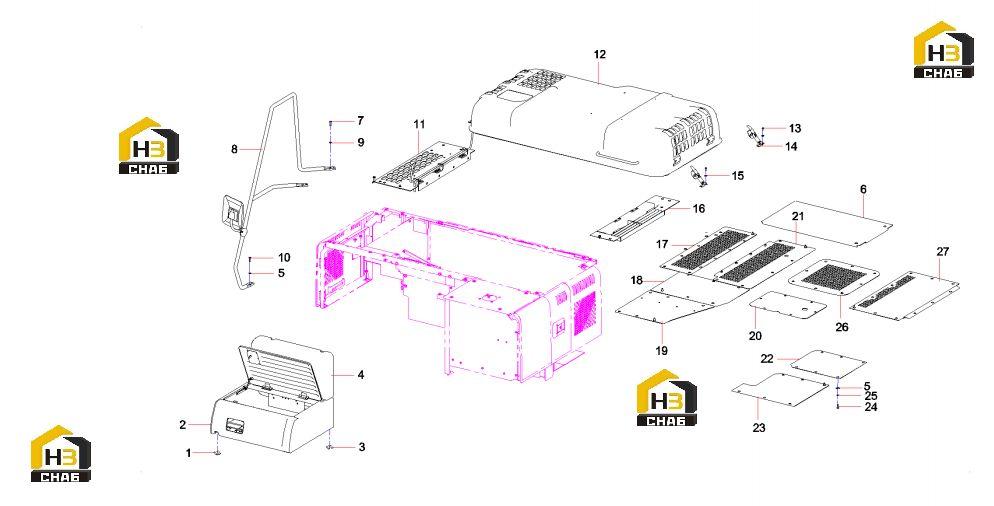

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket

Каталожный номер:12006404

Комплект:3

Примечание:

№ на схеме:2

Наименование:Battery Box Assy SY300E.1.6.10

Каталожный номер:12909447

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gasket

Каталожный номер:12006405

Комплект:3

Примечание:

№ на схеме:4

Наименование:Trim cover SY300E.1.6.11

Каталожный номер:12909452

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:151

Примечание:

№ на схеме:6

Наименование:Intermediate Cover Plate

Каталожный номер:12628388

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:4

Примечание:M12x35GB5783 10.9

№ на схеме:8

Наименование:Handhold

Каталожный номер:A810502020139

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:15

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:6

Примечание:M12x40GB5783 10.9

№ на схеме:11

Наименование:Right upper rear cover

Каталожный номер:12628660

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bonnet Assy. SY265C9.1.6B.16

Каталожный номер:12627672

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:8

Примечание:M8x20GB5783 10.9

№ на схеме:14

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:60060565

Комплект:8

Примечание:8GB96.1

№ на схеме:16

Наименование:Left upper rear

Каталожный номер:12628457

Комплект:1

Примечание:

№ на схеме:17

Наименование:Right rear bottom cover

Каталожный номер:12627565

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bottom cover plate of hydraulic oil

Каталожный номер:12627566

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bottom cover plate of fuel

Каталожный номер:12627567

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cover, lower, main valve

Каталожный номер:10842737

Комплект:1

Примечание:

№ на схеме:21

Наименование:Right rear bottom cover

Каталожный номер:12627347

Комплект:1

Примечание:

№ на схеме:22

Наименование:back cover plate(M) SY265C9.1.6B

Каталожный номер:12627287

Комплект:1

Примечание:

№ на схеме:23

Наименование:cab bottom cover SY265C9.1.6B

Каталожный номер:12626091

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000202

Комплект:146

Примечание:

№ на схеме:25

Наименование:Washer 12GB93

Каталожный номер:24000513

Комплект:65

Примечание:

№ на схеме:26

Наименование:Bottom cover plate of

Каталожный номер:12627315

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover plate SY265C9.1.6B.19-1

Каталожный номер:12627291

Комплект:1

Примечание:
