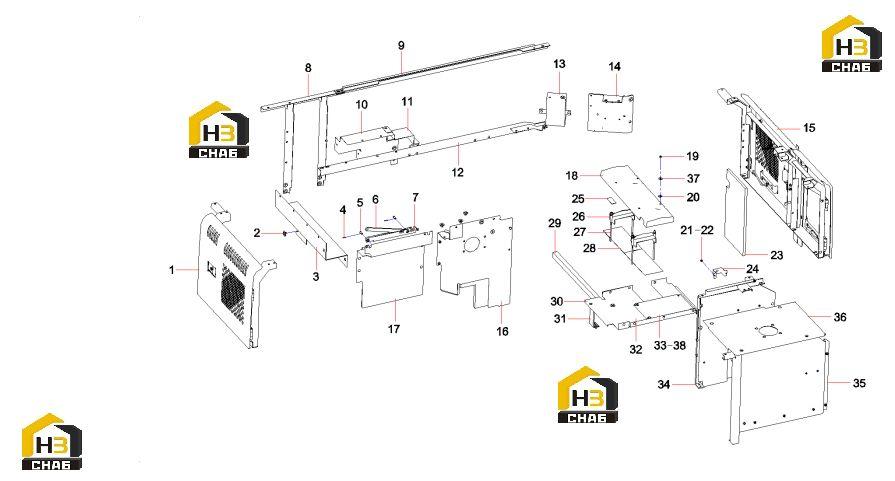

Крышки защитные кузова 12223354

← Защита кузова 12223354 Поручень и зеркало боковое заднего вида a810502020139 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Right Door Assy. SY265C9.1.6B.2B

Каталожный номер:12698553

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sleeve

Каталожный номер:A820299000383

Комплект:1

Примечание:

№ на схеме:3

Наименование:main pump

Каталожный номер:12628892

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:A210491000014

Комплект:3

Примечание:

№ на схеме:5

Наименование:Roll, pin

Каталожный номер:A210508000009

Комплект:3

Примечание:

№ на схеме:6

Наименование:Bar, support

Каталожный номер:A810502015065

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rod, bearing

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:8

Наименование:Right(B) bracket SY265C9.1.6B.4

Каталожный номер:12628989

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket SY265C9.1.6B.11

Каталожный номер:12628737

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover Plate SY265C9.1.6B.7

Каталожный номер:12628926

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sealing Plate SY265C9.1.6B-9

Каталожный номер:12628890

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket SY265C9.1.6B.10

Каталожный номер:12628856

Комплект:1

Примечание:

№ на схеме:13

Наименование:Starter relay protective cover

Каталожный номер:12185680

Комплект:1

Примечание:

№ на схеме:14

Наименование:Relay mounting

Каталожный номер:12185613

Комплект:1

Примечание:

№ на схеме:15

Наименование:Left Door Assy SY265C9.1.6B.1B

Каталожный номер:12698556

Комплект:1

Примечание:

№ на схеме:16

Наименование:Diesel engine left

Каталожный номер:12628990

Комплект:1

Примечание:

№ на схеме:17

Наименование:Right clapboard of diesel engine

Каталожный номер:12628922

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover, waterproof

Каталожный номер:11593615

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:A210307000036

Комплект:8

Примечание:M10GB6170 10

№ на схеме:20

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:8GB97.1

№ на схеме:22

Наименование:Screw

Каталожный номер:A210204000340

Комплект:2

Примечание:M8x16GB70.1 10.9

№ на схеме:23

Наименование:Sponge, noise-absorption

Каталожный номер:12698195

Комплект:1

Примечание:

№ на схеме:24

Наименование:Parts book, mounting bracket

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bracket, battery

Каталожный номер:11592622

Комплект:2

Примечание:

№ на схеме:27

Наименование:Stud

Каталожный номер:11592968

Комплект:4

Примечание:

№ на схеме:28

Наименование:Battery rubber pad SY205.1.6-63

Каталожный номер:12569035

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bottom sponge SY265C9.1.6B.19

Каталожный номер:12627292

Комплект:1

Примечание:

№ на схеме:30

Наименование:Coverplate, pilot pipe

Каталожный номер:11504680

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plate, supporting

Каталожный номер:11988604

Комплект:1

Примечание:

№ на схеме:32

Наименование:Coverplate

Каталожный номер:11504647

Комплект:1

Примечание:

№ на схеме:33

Наименование:Access door, pilot pipe

Каталожный номер:11459078

Комплект:1

Примечание:

№ на схеме:34

Наименование:Air Cleaner

Каталожный номер:12185687

Комплект:1

Примечание:

№ на схеме:35

Наименование:left front spacing plate

Каталожный номер:12698513

Комплект:1

Примечание:

№ на схеме:36

Наименование:Cover Plate SY265C9.1.6B.14

Каталожный номер:12628436

Комплект:1

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:60060546

Комплект:4

Примечание:10GB96.1

№ на схеме:38

Наименование:Bolt M12x20GB5783

Каталожный номер:A210111000199

Комплект:16

Примечание:
