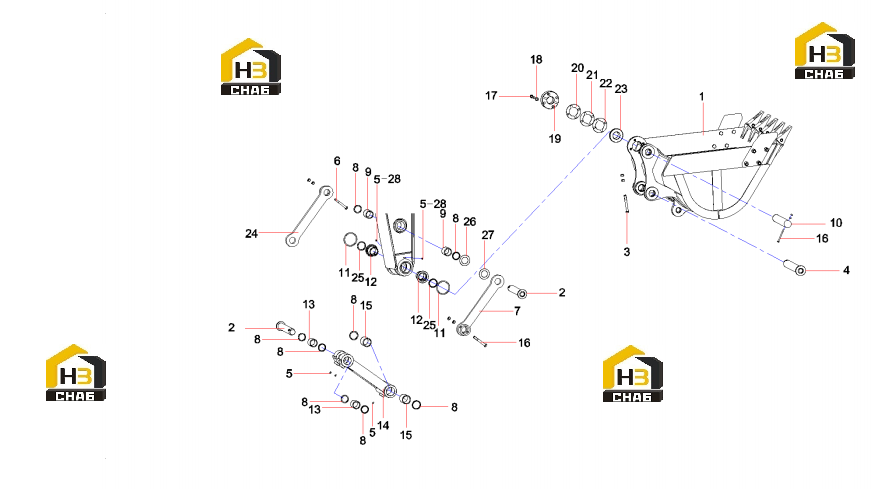

Узел ковша 12019945

← Узел рукояти 12019945 Трубопровод стрелы 12637516 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:1.3 Bucket SY265C.3.4C

Каталожный номер:12767602

Комплект:1

Примечание:

№ на схеме:2

Наименование:Roll, pin

Каталожный номер:11954088

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210110000352

Комплект:2

Примечание:M20x180GB5782 10.9

№ на схеме:4

Наименование:Roll, pin

Каталожный номер:11954086

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:8

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210110000300

Комплект:2

Примечание:M20x160GB5782 10.9

№ на схеме:7

Наименование:Right rocker SY265C9.3.5L

Каталожный номер:12629404

Комплект:1

Примечание:

№ на схеме:8

Наименование:DSI-ring, dustproof

Каталожный номер:B230101000623

Комплект:6

Примечание:

№ на схеме:9

Наименование:Sleeve, shaft

Каталожный номер:A820202002975

Комплект:2

Примечание:

№ на схеме:10

Наименование:Roll, pin

Каталожный номер:11954084

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A210608000108

Комплект:2

Примечание:

№ на схеме:12

Наименование:Sleeve, shaft

Каталожный номер:11744971

Комплект:2

Примечание:

№ на схеме:13

Наименование:Sleeve, shaft

Каталожный номер:11967354

Комплект:2

Примечание:

№ на схеме:14

Наименование:Connecting rod SY265C9.3.6A

Каталожный номер:12629687

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sleeve, shaft

Каталожный номер:10989145

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210110000347

Комплект:2

Примечание:M20x200GB5782 10.9

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000221

Комплект:4

Примечание:M20X50GB5783 10.9

№ на схеме:18

Наименование:Washer

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:19

Наименование:Plate

Каталожный номер:11904436

Комплект:1

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:11904433

Комплект:4

Примечание:

№ на схеме:21

Наименование:Shim

Каталожный номер:11904434

Комплект:4

Примечание:

№ на схеме:22

Наименование:Shim

Каталожный номер:11904435

Комплект:4

Примечание:

№ на схеме:23

Наименование:Sleeve

Каталожный номер:11016610

Комплект:1

Примечание:

№ на схеме:24

Наименование:Right rocker SY265C9.3.5R

Каталожный номер:12629405

Комплект:1

Примечание:

№ на схеме:25

Наименование:DLl-ring, dustproof

Каталожный номер:60055872

Комплект:4

Примечание:

№ на схеме:26

Наименование:Gasket

Каталожный номер:A820102010381

Комплект:4

Примечание:

№ на схеме:27

Наименование:Gasket

Каталожный номер:A820102010382

Комплект:2

Примечание:

№ на схеме:28

Наименование:Cap, grease fitting

Каталожный номер:60098109

Комплект:8

Примечание:
