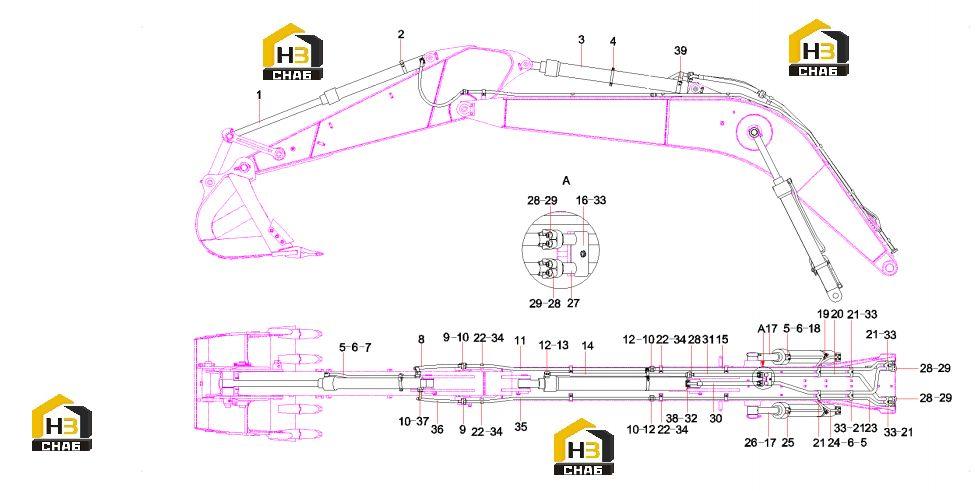

Трубопровод стрелы 12637516

Каталожный номер:12262760

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:A210609000136

Комплект:5

Примечание:

№ на схеме:6

Каталожный номер:A210204000356

Комплект:20

Примечание:M10x50GB70.1 10.9

№ на схеме:7

Наименование:Tube, bucket

Каталожный номер:11416023

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:60142332

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:10

Примечание:

№ на схеме:10

Каталожный номер:A210204000364

Комплект:36

Примечание:M10x45GB70.1 10.9

№ на схеме:11

Наименование:Steel Pipe Assy. SY265C9.3.1.5A

Каталожный номер:12636999

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:3

Примечание:

№ на схеме:13

Каталожный номер:A210204000354

Комплект:4

Примечание:M10x30GB70.1 10.9

№ на схеме:14

Наименование:Tube SY265C9.3.1.8A

Каталожный номер:12637149

Комплект:1

Примечание:

№ на схеме:15

Наименование:Steel Pipe Assy. SY265C9.3.1.4A

Каталожный номер:12636923

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:11859784

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cylinder, boom

Каталожный номер:60195528

Комплект:2

Примечание:

№ на схеме:18

Наименование:Oil Tube Assy. SY265C9.3.1.7A.1R

Каталожный номер:12637033

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe GP, engine oil

Каталожный номер:11996159

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steel Pipe Assy SY265C9.3.1.1A

Каталожный номер:12636787

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:11881916

Комплект:6

Примечание:

№ на схеме:22

Каталожный номер:A210204000025

Комплект:8

Примечание:

№ на схеме:23

Наименование:Steel Pipe Assy. SY265C9.3.1.3A

Каталожный номер:12636921

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pipe GP, engine oil

Каталожный номер:11996177

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil Tube Assy.SY265C9.3.1.7A.1L

Каталожный номер:12637031

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp

Каталожный номер:11996125

Комплект:2

Примечание:

№ на схеме:27

Наименование:Steel Pipe Assy SY265C9.3.1.2A

Каталожный номер:12636789

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:A210204000353

Комплект:16

Примечание:M14x50GB70.1 10.9

№ на схеме:29

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:10

Примечание:

№ на схеме:30

Каталожный номер:60068308

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:60037640

Комплект:1

Примечание:

№ на схеме:32

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:2

Примечание:

№ на схеме:33

Каталожный номер:A210204000366

Комплект:7

Примечание:

№ на схеме:34

Каталожный номер:11881917

Комплект:8

Примечание:

№ на схеме:35

Наименование:Steel Pipe Assy. SY265C9.3.1.6A

Каталожный номер:12637001

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:60142333

Комплект:1

Примечание:

№ на схеме:37

Наименование:Flange, split

Каталожный номер:B210780000007

Комплект:2

Примечание:

№ на схеме:38

Каталожный номер:A210204000462

Комплект:4

Примечание:M12x45GB70.1 10.9

№ на схеме:39
