Устройство поворотной платформы 12223945

← Компоненты основные экскаватора sy265c9 12181862 Трубопровод управления гидравлической системы (часть 1) 12214920 →

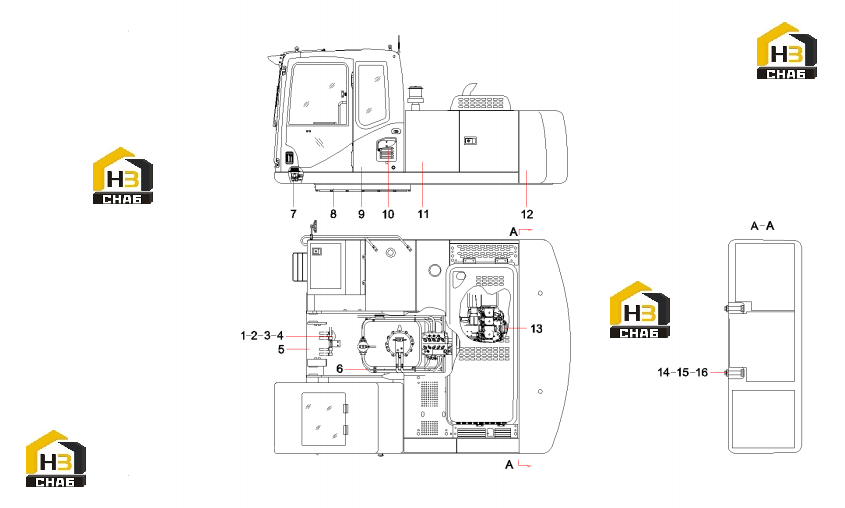

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:5

Наименование:revolving frameSY265C9.1.1E

Каталожный номер:12780534

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hydraulic main pipeline

Каталожный номер:12214920

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipeline, pilot

Каталожный номер:11991623

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rotary Bearing Assy

Каталожный номер:12642444

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cab

Каталожный номер:12076618

Комплект:1

Примечание:

№ на схеме:10

Наименование:Air conditioning system

Каталожный номер:12151206

Комплект:1

Примечание:

№ на схеме:11

Наименование:General assembly of covering parts

Каталожный номер:12223354

Комплект:1

Примечание:

№ на схеме:12

Наименование:Counterweight assembly

Каталожный номер:12632582

Комплект:1

Примечание:

№ на схеме:13

Наименование:engine system SY265C9M2K.1.3

Каталожный номер:12652088

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M33x320GB5782 10.9

Каталожный номер:60112963

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 33GB1230

Каталожный номер:60013102

Комплект:4

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:A820101326339

Комплект:2

Примечание:
