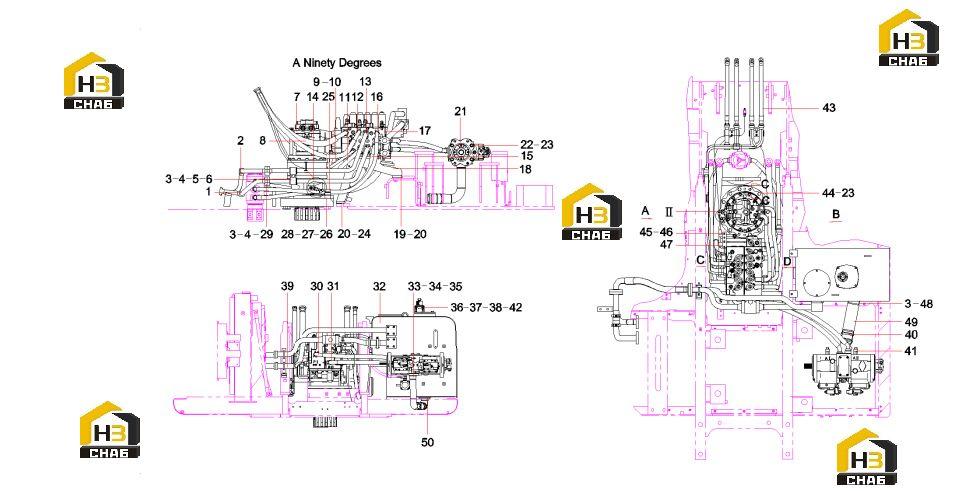

Трубопровод управления гидравлической системы (часть 1) 12214920

← Устройство поворотной платформы 12223945 Трубопровод управления гидравлической системы (часть 2) 12214920 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Small cavity steel tube of movable

Каталожный номер:12631131

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe, head end, boom cylinder

Каталожный номер:11991836

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 12GB93

Каталожный номер:24000513

Комплект:24

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210204000338

Комплект:13

Примечание:M12x40GB70.1 10.9

№ на схеме:5

Наименование:Gasket

Каталожный номер:A820606010360

Комплект:12

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:11539353

Комплект:1

Примечание:

№ на схеме:7

Наименование:Reducer GP

Каталожный номер:60197000

Комплект:1

Примечание:

№ на схеме:8

Наименование:rubber hose

Каталожный номер:60206735

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe GP,steel

Каталожный номер:11539375

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60000846

Комплект:1

Примечание:

№ на схеме:11

Наименование:Steel Pipe

Каталожный номер:12786320

Комплект:1

Примечание:

№ на схеме:12

Наименование:rubber hose

Каталожный номер:60207297

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tube SY265C9.1.2.3A

Каталожный номер:12630888

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tube SY265C9.1.2.4A

Каталожный номер:12630890

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rubber Hose

Каталожный номер:B230103002282

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose,rubber

Каталожный номер:60067103

Комплект:2

Примечание:

№ на схеме:17

Наименование:Multi-port valve

Каталожный номер:60213608

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bracket, main valve

Каталожный номер:11508991

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210110000324

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 16GB96.1

Каталожный номер:60060553

Комплект:3

Примечание:

№ на схеме:21

Наименование:Pump, plunger

Каталожный номер:60023596

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw M20x55GB70.1 10.9

Каталожный номер:A210204000300

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210422000003

Комплект:17

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000212

Комплект:1

Примечание:M16x35GB5783 10.9

№ на схеме:25

Наименование:Plate, upper

Каталожный номер:A810406012423

Комплект:2

Примечание:

№ на схеме:26

Наименование:Washer 10GB93

Каталожный номер:24000512

Комплект:6

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:A210204000335

Комплект:4

Примечание:M10x55GB70.1 10.9

№ на схеме:28

Наименование:Plate, lower

Каталожный номер:A810406012424

Комплект:2

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:5

Примечание:

№ на схеме:30

Наименование:Rubber Hose

Каталожный номер:60147841

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose, rubber

Каталожный номер:B230103005308

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hydraulic fuel tank SY265C9.1.2.1B

Каталожный номер:12726352

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:34

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:12

Примечание:

№ на схеме:35

Наименование:Bolt M20x130GB70.1

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:36

Наименование:Valve, breather

Каталожный номер:60129702

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:6GB97.1

№ на схеме:39

Наименование:Oil return

Каталожный номер:12214686

Комплект:1

Примечание:

№ на схеме:40

Наименование:Anchor ear, T-type

Каталожный номер:A229900004506

Комплект:4

Примечание:

№ на схеме:41

Наименование:Sensor, pressure

Каталожный номер:B240600000116

Комплект:2

Примечание:

№ на схеме:42

Наименование:O-ring

Каталожный номер:B230101000366

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hose

Каталожный номер:B230103002294

Комплект:4

Примечание:

№ на схеме:44

Наименование:Bolt

Каталожный номер:A210111000062

Комплект:13

Примечание:M20 X 60GB5783 10.9

№ на схеме:45

Наименование:U-bolt

Каталожный номер:11539392

Комплект:1

Примечание:

№ на схеме:46

Наименование:Nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:47

Наименование:Clamp

Каталожный номер:11539370

Комплект:1

Примечание:

№ на схеме:48

Наименование:Oil tank oil suction tube

Каталожный номер:12630886

Комплект:1

Примечание:

№ на схеме:49

Наименование:Suction hose SY265C9M2K.1.2.2

Каталожный номер:12325470

Комплект:1

Примечание:

№ на схеме:50

Наименование:O-ring

Каталожный номер:B230101002160

Комплект:1

Примечание:
