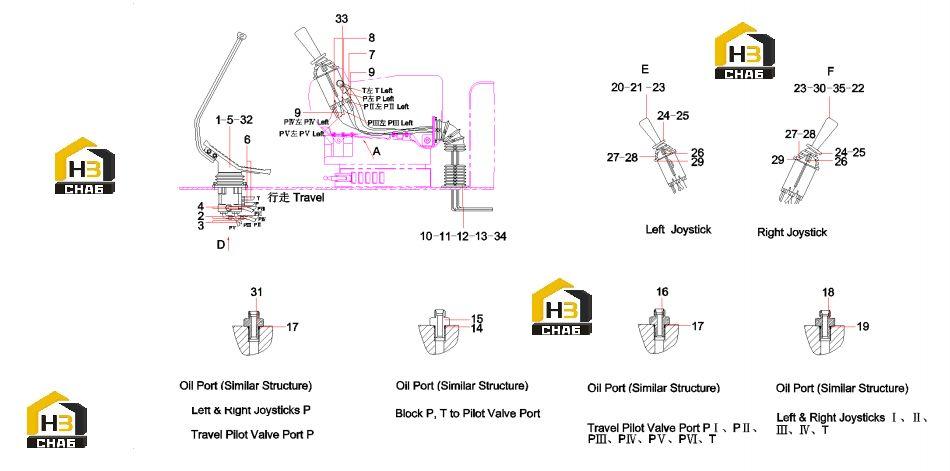

Трубопровод управления гидравлической системы (часть 2) 11989164

← Трубопровод управления гидравлической системы (часть 1) 11989164 Клапан управления b220401001302 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:B230103002705

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose assembly

Каталожный номер:B230103004319

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:21020054

Комплект:2

Примечание:

№ на схеме:5

Наименование:Valve, foot

Каталожный номер:60004101

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103000982

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103002263

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:A831211120000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:B230103000985

Комплект:3

Примечание:

№ на схеме:10

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000632

Комплект:8

Примечание:6GB97.1

№ на схеме:14

Наименование:O-ring

Каталожный номер:A230101000247

Комплект:8

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A820205000839

Комплект:6

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A820205000940

Комплект:7

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:8

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:A820205000946

Комплект:10

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101000049

Комплект:10

Примечание:

№ на схеме:20

Наименование:Joystick, left

Каталожный номер:B229900001613

Комплект:1

Примечание:

№ на схеме:21

Наименование:Insertion piece

Каталожный номер:60116344

Комплект:1

Примечание:

№ на схеме:22

Наименование:Insertion piece

Каталожный номер:A229900006438

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw, self-tapping

Каталожный номер:A210264000022

Комплект:2

Примечание:

№ на схеме:24

Наименование:Handle, grip

Каталожный номер:11050165

Комплект:2

Примечание:

№ на схеме:25

Наименование:Nut M12x1.25GB6171

Каталожный номер:A210308000006

Комплект:2

Примечание:

№ на схеме:26

Наименование:Nut M14GB6170

Каталожный номер:A210307000025

Комплект:2

Примечание:

№ на схеме:27

Наименование:Hood

Каталожный номер:A229900006446

Комплект:2

Примечание:

№ на схеме:28

Наименование:Hood

Каталожный номер:A229900001028

Комплект:2

Примечание:

№ на схеме:29

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:30

Наименование:Joystick, right

Каталожный номер:B229900001614

Комплект:1

Примечание:

№ на схеме:31

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:3

Примечание:

№ на схеме:32

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:60128281

Комплект:2

Примечание:

№ на схеме:34

Наименование:Sleeve, rubber

Каталожный номер:11243401

Комплект:2

Примечание:

№ на схеме:35

Наименование:Switch

Каталожный номер:A241200000875

Комплект:1

Примечание:
