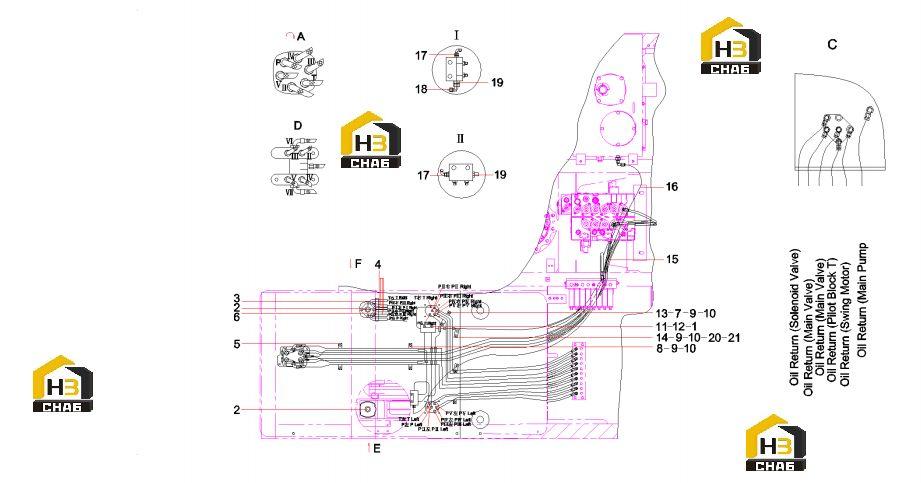

Трубопровод управления гидравлической системы (часть 1) 11989164

← Трубопровод гидравлический пилотный 11991623 Трубопровод управления гидравлической системы (часть 2) 11989164 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer 10GB93

Каталожный номер:24000512

Комплект:4

Примечание:

№ на схеме:2

Наименование:Valve, pilot, manual

Каталожный номер:B220401001302

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103000983

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103001375

Комплект:4

Примечание:

№ на схеме:5

Наименование:Gasket, rubber

Каталожный номер:11602341

Комплект:2

Примечание:

№ на схеме:6

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:6

Примечание:

№ на схеме:7

Наименование:Gasket, rubber

Каталожный номер:11602348

Комплект:2

Примечание:

№ на схеме:8

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:10

Примечание:

№ на схеме:10

Наименование:Washer 8GB93

Каталожный номер:24000511

Комплект:10

Примечание:

№ на схеме:11

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:13

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plate, pressure

Каталожный номер:11243400

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103002290

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103002358

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:20

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:2

Примечание:

№ на схеме:21

Наименование:Gasket, rubber

Каталожный номер:11602359

Комплект:2

Примечание:
