Трубопровод смазки стрелы 12681565

← Цилиндр стрелы 60195528 Ковш 12767602 →

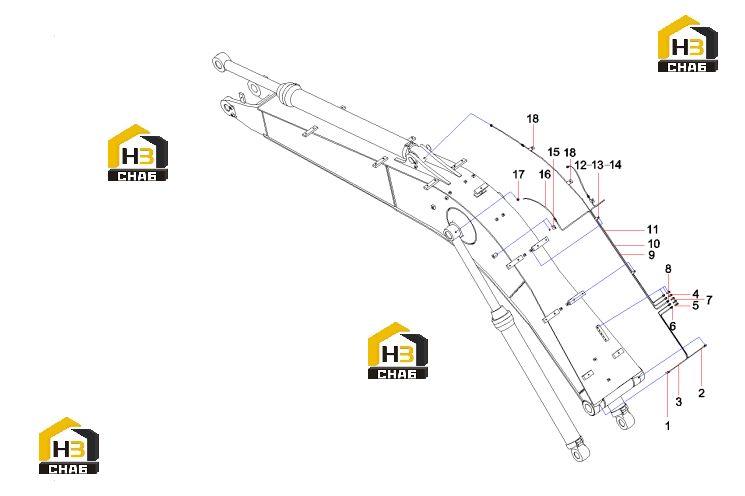

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:11102369

Комплект:2

Примечание:

№ на схеме:2

Наименование:butter pipe SY265C9.3.7B.1

Каталожный номер:12675970

Комплект:1

Примечание:

№ на схеме:3

Наименование:butter pipe SY265C9.3.7B.2

Каталожный номер:12675773

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:5

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210434000005

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:11102367

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210434000007

Комплект:3

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:11102368

Комплект:6

Примечание:

№ на схеме:9

Наименование:butter pipe SY265C9.3.7B.5

Каталожный номер:12676032

Комплект:1

Примечание:

№ на схеме:10

Наименование:butter pipe SY265C9.3.7B.4

Каталожный номер:12676002

Комплект:1

Примечание:

№ на схеме:11

Наименование:butter pipe SY265C9.3.7B.3

Каталожный номер:12675988

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp, 3-pipe

Каталожный номер:A820101216696

Комплект:3

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:-

Комплект:7

Примечание:Modification or other

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:7

Примечание:M8X12GB578310.9

№ на схеме:15

Наименование:Clip

Каталожный номер:A820101211945

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103000815

Комплект:3

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:A820205000858

Комплект:3

Примечание:

№ на схеме:18

Наименование:Clip

Каталожный номер:A820101216692

Комплект:2

Примечание:
