Ковш 12767602

← Трубопровод смазки стрелы 12681565 Система электрическая (часть 1) 12214685 →

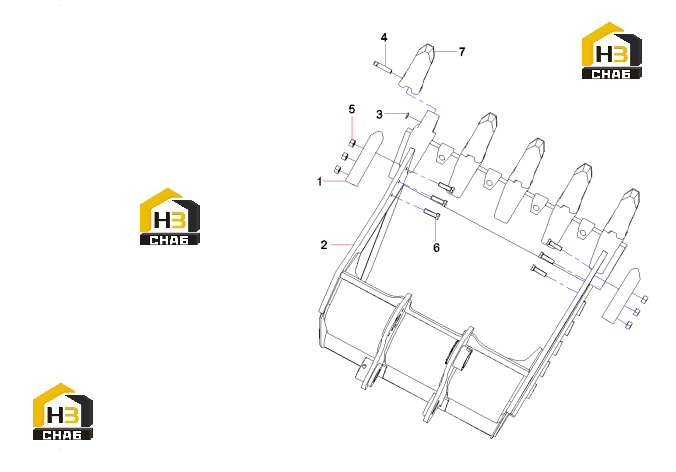

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cutter, side

Каталожный номер:11280631

Комплект:2

Примечание:

№ на схеме:2

Наименование:1.3 Bucket body SY265C.3.4C.1

Каталожный номер:12767615

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spring, snap

Каталожный номер:60116439

Комплект:5

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:60116440

Комплект:5

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210334000013

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210110000427

Комплект:6

Примечание:M24x90GB5782 10.9

№ на схеме:7

Наименование:Tooth, bucket

Каталожный номер:60116437

Комплект:5

Примечание:
