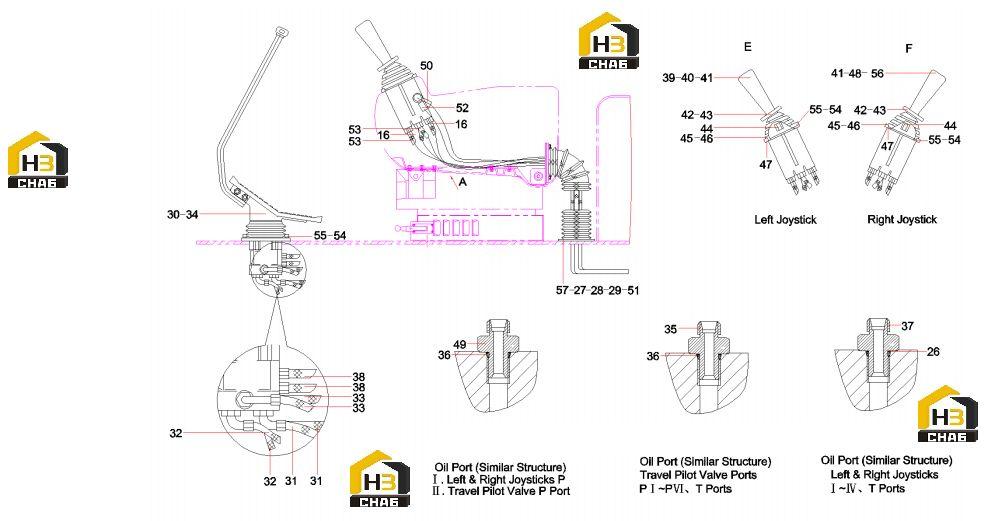

Трубопровод управления гидравлической системы 13276547

← Трубопровод гидравлической системы 13276547 Клапан управления 60231351 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103000985

Комплект:3

Примечание:

№ на схеме:26

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:11

Примечание:

№ на схеме:27

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:24000632

Комплект:8

Примечание:6GB97.1

№ на схеме:30

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:B230103002705

Комплект:2

Примечание:

№ на схеме:32

Наименование:Hose, rubber

Каталожный номер:21054220

Комплект:2

Примечание:

№ на схеме:33

Наименование:Hose,rubber

Каталожный номер:21020054

Комплект:2

Примечание:

№ на схеме:34

Наименование:Pilot-control Valve

Каталожный номер:60170604

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:A820205000940

Комплект:7

Примечание:

№ на схеме:36

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:8

Примечание:

№ на схеме:37

Наименование:Connector

Каталожный номер:A820205000946

Комплект:10

Примечание:

№ на схеме:38

Наименование:Hose

Каталожный номер:B230103000982

Комплект:2

Примечание:

№ на схеме:39

Наименование:Joystick, left

Каталожный номер:B229900001613

Комплект:1

Примечание:

№ на схеме:40

Наименование:Insertion piece

Каталожный номер:60116344

Комплект:1

Примечание:

№ на схеме:41

Наименование:Screw, self-tapping

Каталожный номер:A210264000022

Комплект:2

Примечание:

№ на схеме:42

Наименование:Handle, grip

Каталожный номер:11050165

Комплект:2

Примечание:

№ на схеме:43

Наименование:Nut M12x1.25GB6171

Каталожный номер:A210308000006

Комплект:2

Примечание:

№ на схеме:44

Наименование:Nut M14GB6170

Каталожный номер:A210307000025

Комплект:2

Примечание:

№ на схеме:45

Наименование:Hood

Каталожный номер:A229900006446

Комплект:2

Примечание:

№ на схеме:46

Наименование:Hood

Каталожный номер:A229900001028

Комплект:2

Примечание:

№ на схеме:47

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:48

Наименование:Joystick, right

Каталожный номер:B229900001614

Комплект:1

Примечание:

№ на схеме:49

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:3

Примечание:

№ на схеме:50

Наименование:Hose, rubber

Каталожный номер:B230103002263

Комплект:1

Примечание:

№ на схеме:51

Наименование:Sleeve, rubber

Каталожный номер:11243401

Комплект:2

Примечание:

№ на схеме:52

Наименование:Hose, rubber

Каталожный номер:A831211120000

Комплект:1

Примечание:

№ на схеме:53

Наименование:Hose

Каталожный номер:60128281

Комплект:2

Примечание:

№ на схеме:54

Наименование:Screw M6x25GB70.1

Каталожный номер:A210204000132

Комплект:12

Примечание:

№ на схеме:55

Наименование:Washer

Каталожный номер:60060564

Комплект:12

Примечание:6GB93

№ на схеме:56

Наименование:Insertion piece

Каталожный номер:A229900006438

Комплект:1

Примечание:

№ на схеме:57

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:
