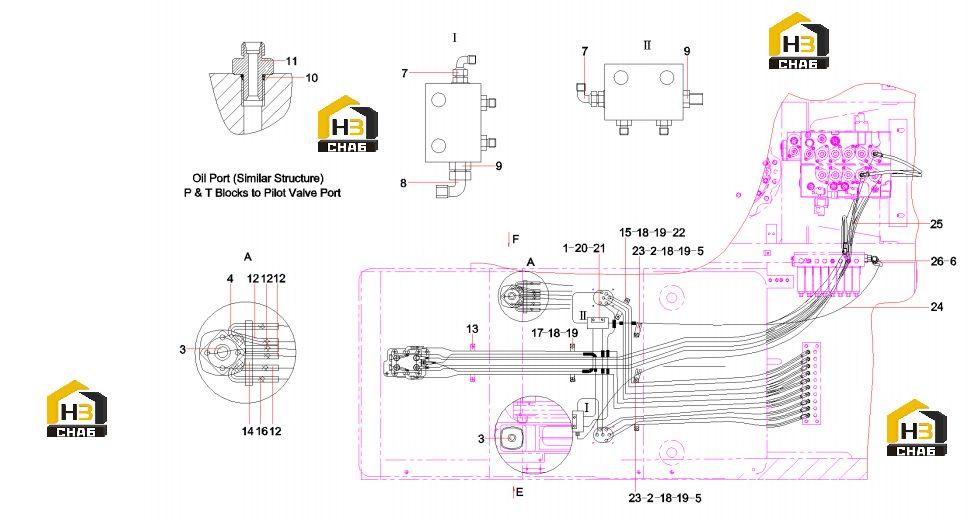

Трубопровод гидравлической системы 13276547

← Трубопровод пилотный 13226114 Трубопровод управления гидравлической системы 13276547 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:24000512

Комплект:4

Примечание:10GB93

№ на схеме:2

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pilot-control Valve

Каталожный номер:60231351

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103000983

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket, rubber

Каталожный номер:11602359

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:A820205000961

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:8

Наименование:Elbow

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:8

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205000839

Комплект:6

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103001375

Комплект:4

Примечание:

№ на схеме:13

Наименование:Gasket, rubber

Каталожный номер:11602341

Комплект:2

Примечание:

№ на схеме:14

Наименование:Tie, Cable

Каталожный номер:A239900000066

Комплект:6

Примечание:

№ на схеме:15

Наименование:Gasket, rubber

Каталожный номер:11602348

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103000985

Комплект:3

Примечание:

№ на схеме:17

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:10

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:24000511

Комплект:10

Примечание:8GB93

№ на схеме:20

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:22

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:2

Примечание:

№ на схеме:23

Наименование:Plate, pressure

Каталожный номер:11243400

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103001023

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rubber hose

Каталожный номер:B230103002358

Комплект:1

Примечание:

№ на схеме:26

Наименование:Q-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:11

Примечание:
