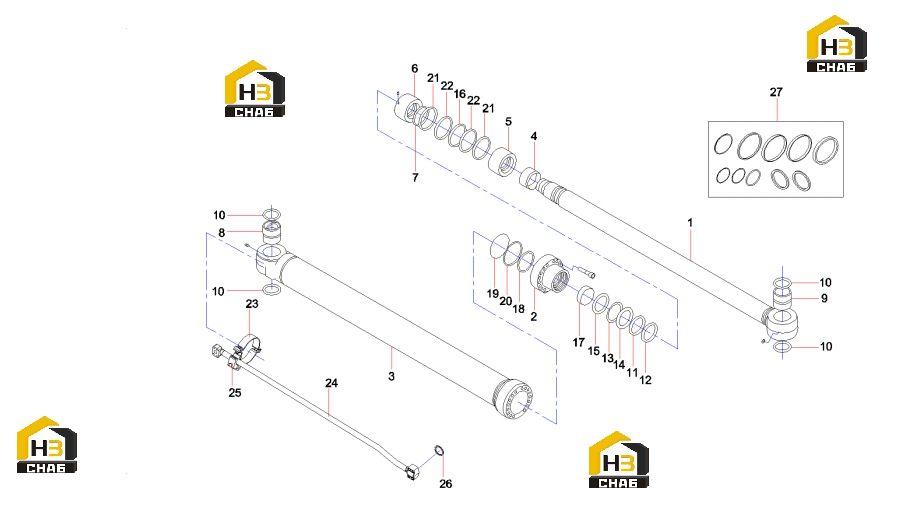

Цилиндр ковша 60270961

← Трубопровод стрелы 13521853 Цилиндр рукояти 60270962 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod, piston

Каталожный номер:60065302

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, end

Каталожный номер:60065266

Комплект:1

Примечание:

№ на схеме:3

Наименование:Block, cylinder

Каталожный номер:60065275

Комплект:1

Примечание:

№ на схеме:4

Наименование:Jacket, buffer, bucket

Каталожный номер:60065193

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:60065292

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:60065313

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shim

Каталожный номер:60065260

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve, shaft

Каталожный номер:60065325

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sleeve, shaft

Каталожный номер:60065326

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, dust

Каталожный номер:60065345

Комплект:4

Примечание:

№ на схеме:11

Наименование:Ring, dust

Каталожный номер:60065343

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, retaining

Каталожный номер:60065249

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, seal

Каталожный номер:60065358

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, retainer, switch

Каталожный номер:60065308

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, buffer

Каталожный номер:60065205

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, seal

Каталожный номер:60065350

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sleeve, sliding

Каталожный номер:60065282

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, retaining

Каталожный номер:60065252

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60065329

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, retaining

Каталожный номер:60065235

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, contaminant

Каталожный номер:60065216

Комплект:2

Примечание:

№ на схеме:22

Наименование:Ring, guide

Каталожный номер:60065336

Комплект:2

Примечание:

№ на схеме:23

Наименование:thimble component

Каталожный номер:60307387

Комплект:1

Примечание:

№ на схеме:24

Наименование:oil pipe component

Каталожный номер:60307388

Комплект:1

Примечание:

№ на схеме:25

Наименование:block plate

Каталожный номер:60307389

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:21018402

Комплект:1

Примечание:

№ на схеме:27

Наименование:23T Bucket Cylinder Repair Kit

Каталожный номер:60060292

Комплект:1

Примечание:
