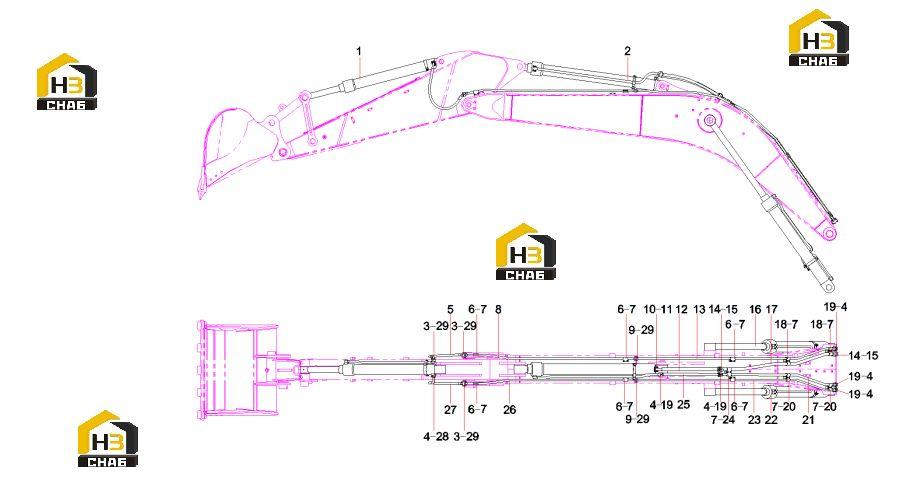

Трубопровод стрелы 13521853

← Узел ковша 13230715 Цилиндр ковша 60270961 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket cylinder assembly

Каталожный номер:60270961

Комплект:1

Примечание:

№ на схеме:2

Наименование:Arm cylinder assembly

Каталожный номер:60270962

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:6

Примечание:

№ на схеме:4

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:24

Примечание:

№ на схеме:5

Наименование:Rubber Hose

Каталожный номер:60272448

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe clip SY245C9.3.1-4

Каталожный номер:13505880

Комплект:12

Примечание:

№ на схеме:7

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:22

Примечание:

№ на схеме:8

Наименование:steel pipe assy. SY245C9H.3.1.6A

Каталожный номер:13513365

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:2

Примечание:

№ на схеме:10

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:2

Примечание:

№ на схеме:11

Наименование:Screw M12x45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:4

Примечание:

№ на схеме:12

Наименование:RubberHose

Каталожный номер:60159782

Комплект:1

Примечание:

№ на схеме:13

Наименование:steel pipe assy. SY245C9H.3.1.4A

Каталожный номер:13513360

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:4

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000353

Комплект:8

Примечание:

№ на схеме:16

Наименование:Right moveable boom oil cylinder

Каталожный номер:60270963

Комплект:1

Примечание:

№ на схеме:17

Наименование:steel pipe assy. SY245C9H.3.1.3A

Каталожный номер:13513358

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe clip SY245C9.3.1-1

Каталожный номер:13505877

Комплект:4

Примечание:

№ на схеме:19

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:10

Примечание:

№ на схеме:20

Наименование:Pipe clip SY245C9.3.1-2

Каталожный номер:13505878

Комплект:4

Примечание:

№ на схеме:21

Наименование:steel pipe assy. SY245C9H.3.1.2A

Каталожный номер:13513356

Комплект:1

Примечание:

№ на схеме:22

Наименование:Left boom oil cylinder assembly

Каталожный номер:60270964

Комплект:1

Примечание:

№ на схеме:23

Наименование:steel pipe assy. SY245C9H.3.1.1A

Каталожный номер:13513354

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pipe clip SY245C9.3.1-3

Каталожный номер:13505879

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hose,rubber

Каталожный номер:60097799

Комплект:1

Примечание:

№ на схеме:26

Наименование:steel pipe assy. SY245C9H.3.1.5A

Каталожный номер:13513362

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rubber Hose

Каталожный номер:60272447

Комплект:1

Примечание:

№ на схеме:28

Наименование:Flange, split

Каталожный номер:B210780000007

Комплект:2

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:A210204000215

Комплект:20

Примечание:
