Подшипник поворотный 12642444

← Трубопровод насоса 13239418 Кабина 13227246 →

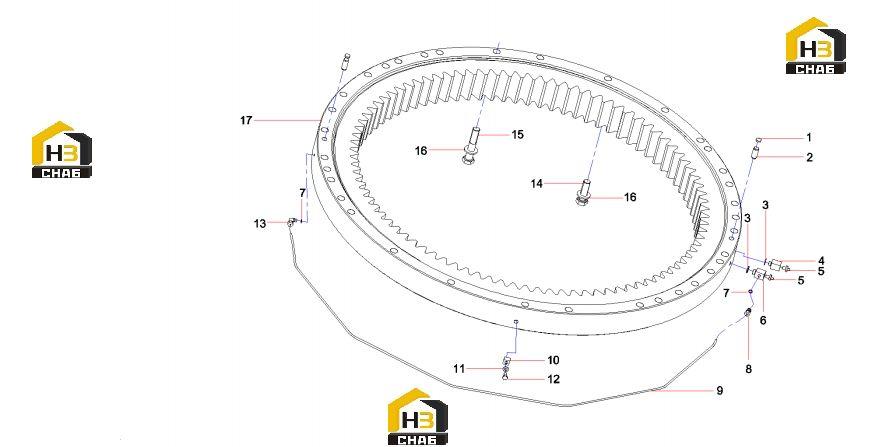

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:A820606030376

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin

Каталожный номер:A820301012418

Комплект:2

Примечание:

№ на схеме:3

Наименование:Seal, ring

Каталожный номер:A820102010428

Комплект:2

Примечание:

№ на схеме:4

Наименование:Joint, square

Каталожный номер:A820205000955

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:2

Примечание:

№ на схеме:6

Наименование:Joint, square

Каталожный номер:A820205000954

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A820102010474

Комплект:2

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:A210711000010

Комплект:1

Примечание:

№ на схеме:9

Наименование:PipeSY265C9.1.7A-1

Каталожный номер:12641855

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp, pipe

Каталожный номер:A820101118370

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000637

Комплект:1

Примечание:10GB97.1

№ на схеме:12

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:A210770000195

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:60231052

Комплект:40

Примечание:M24x80DIN931 10.9

№ на схеме:15

Наименование:Bolt

Каталожный номер:60202635

Комплект:34

Примечание:M24x130DIN931 10.9

№ на схеме:16

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:74

Примечание:

№ на схеме:17

Наименование:Slewing RingSSF1405/40CWHll

Каталожный номер:12621577

Комплект:1

Примечание:
