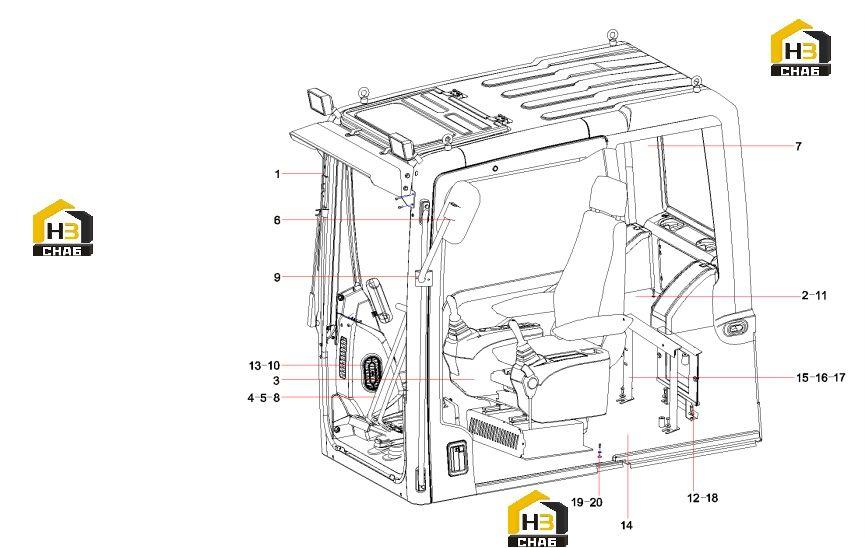

Кабина 13227246

← Подшипник поворотный 12642444 Кабина 13337189 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:JWZW03 Middle excavator cab

Каталожный номер:13337189

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:8GB97.1

№ на схеме:3

Наименование:Seat and controlbox

Каталожный номер:13655795

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000639

Комплект:5

Примечание:12GB97.1

№ на схеме:5

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:5

Примечание:

№ на схеме:6

Наименование:Mirror, rear view, cab

Каталожный номер:60151838

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fire extinguisher

Каталожный номер:60001289

Комплект:1

Примечание:

№ на схеме:8

Наименование:Running control mechanism

Каталожный номер:13215665

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket GP, rear view mirror

Каталожный номер:12051215

Комплект:1

Примечание:

№ на схеме:10

Наименование:Passage, air, foot-blowing

Каталожный номер:A229900010630

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw M8x16GB70.1 10.9

Каталожный номер:A210204000340

Комплект:4

Примечание:

№ на схеме:12

Наименование:fixed unit SY245C9.1.5.8

Каталожный номер:13273816

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sponge, sealing, floor air outlet

Каталожный номер:10567493

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bottom board rack of cab

Каталожный номер:13227051

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:60060565

Комплект:12

Примечание:8GB96.1

№ на схеме:16

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:12

Примечание:

№ на схеме:17

Наименование:frame SY245C9.1.5.7

Каталожный номер:13273777

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000511

Комплект:5

Примечание:

№ на схеме:19

Наименование:Bolt M12x40GB5783 10.9

Каталожный номер:A210111000204

Комплект:6

Примечание:

№ на схеме:20

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:6

Примечание:
