Узел стрелы 12114945

← Комплектующие редуктора (часть 2) 60181098 Узел рукояти 12114945 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

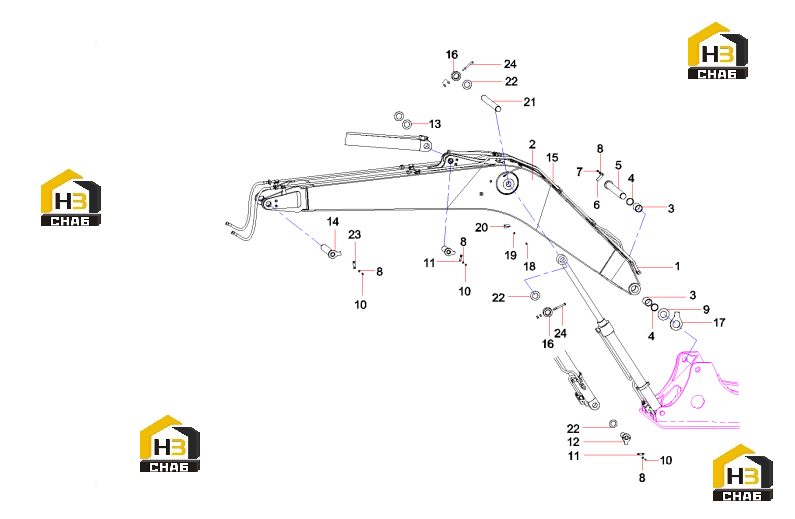

№ на схеме:1

Наименование:work equipment pipeline(check

Каталожный номер:12984815

Комплект:1

Примечание:

№ на схеме:2

Наименование:Boom SY235C9I4KL.3.2A

Каталожный номер:12759935

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sleeve, shaft

Каталожный номер:10514130

Комплект:2

Примечание:

№ на схеме:4

Наименование:ME-2-ring, dustproof

Каталожный номер:B230101000464

Комплект:4

Примечание:

№ на схеме:5

Наименование:Roll, pin

Каталожный номер:11903141

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:11324336

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:9

Наименование:Gasket, resin

Каталожный номер:11251492

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:10

Примечание:

№ на схеме:11

Наименование:Plate, pressure

Каталожный номер:11272926

Комплект:2

Примечание:

№ на схеме:12

Наименование:Roll, pin

Каталожный номер:A810312110026

Комплект:2

Примечание:

№ на схеме:13

Наименование:Gasket

Каталожный номер:A820102010381

Комплект:4

Примечание:

№ на схеме:14

Наименование:Roll, pin

Каталожный номер:10988406

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pipeline, greasing, work equipment

Каталожный номер:11437255

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate

Каталожный номер:A820202002009

Комплект:2

Примечание:

№ на схеме:17

Наименование:Gasket, resin

Каталожный номер:11160697

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt M16x30GB5783 10.9

Каталожный номер:A210111000263

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:24000514

Комплект:2

Примечание:16GB93

№ на схеме:20

Наименование:Bracket, lamp

Каталожный номер:A820101322531

Комплект:2

Примечание:

№ на схеме:21

Наименование:Roll, pin

Каталожный номер:A820301020461

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gasket, resin

Каталожный номер:11041905

Комплект:9

Примечание:

№ на схеме:23

Наименование:Plate, pressure

Каталожный номер:11179219

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210110000352

Комплект:3

Примечание:M20x180GB5782 10.9
