Узел рукояти 12114945

← Узел стрелы 12114945 Узел ковша 12114945 →

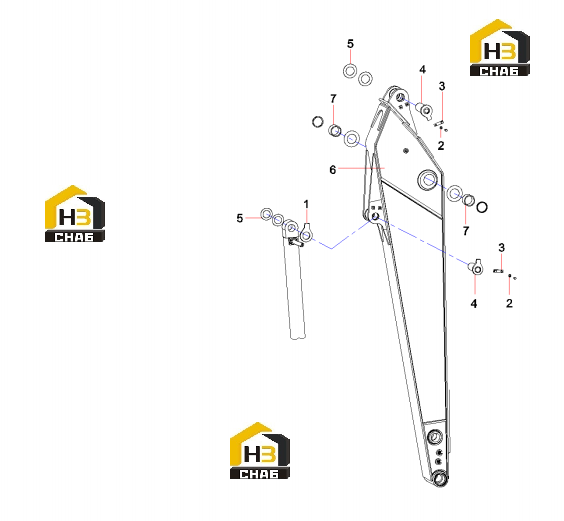

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket, resin

Каталожный номер:11112320

Комплект:3

Примечание:

№ на схеме:2

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:10

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:A820101119187

Комплект:3

Примечание:

№ на схеме:4

Наименование:Roll, pin

Каталожный номер:A810312110021

Комплект:3

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:A820102010382

Комплект:2

Примечание:

№ на схеме:6

Наименование:Arm SY235C9I4KI.3.3

Каталожный номер:12028804

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve, shaft

Каталожный номер:11016612

Комплект:2

Примечание:
