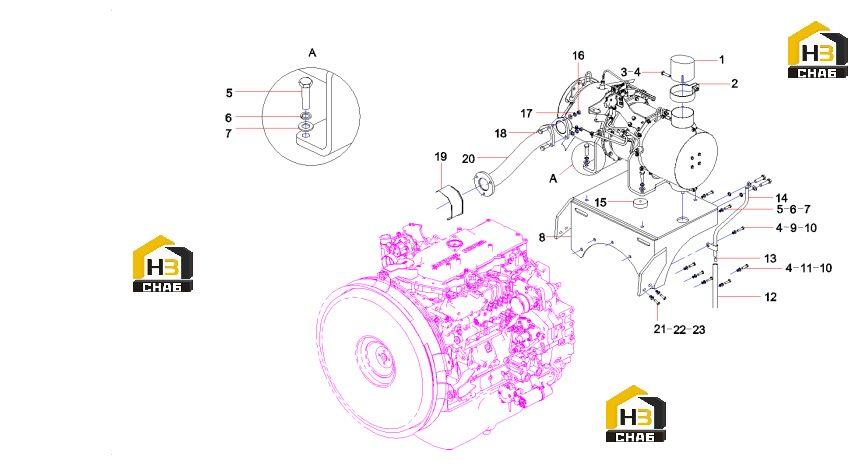

Система выхлопная 11458808

← Система амортизации двигателя 11458804 Корпус радиатора 11458813 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Exhaust Pipe SY235C9I4K.1.3.2

Каталожный номер:12974014

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp, exhaust pipe

Каталожный номер:11419945

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:13

Примечание:

№ на схеме:5

Наименование:Bolt M12x55GB5783 10.9

Каталожный номер:A210111000118

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bracket for

Каталожный номер:12914140

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M10x45GB70.1

Каталожный номер:A210204000009

Комплект:5

Примечание:

№ на схеме:10

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:11

Наименование:Screw M10x40GB70.1

Каталожный номер:A210204000008

Комплект:7

Примечание:

№ на схеме:12

Наименование:Water Plastic Tube

Каталожный номер:13040884

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:14

Наименование:Water tube SY235C9I4K.1.3.2.11

Каталожный номер:12916519

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cushion, radiator

Каталожный номер:A810101000148

Комплект:4

Примечание:

№ на схеме:16

Наименование:Nut M8GB6170 10

Каталожный номер:A210307000055

Комплект:6

Примечание:

№ на схеме:17

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:18

Наименование:Bolt M8x35GB5783

Каталожный номер:A210111000092

Комплект:3

Примечание:

№ на схеме:19

Наименование:Thermal insulation cover

Каталожный номер:12199513

Комплект:1

Примечание:

№ на схеме:20

Наименование:Exhaust assistant

Каталожный номер:12916533

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:4

Примечание:
