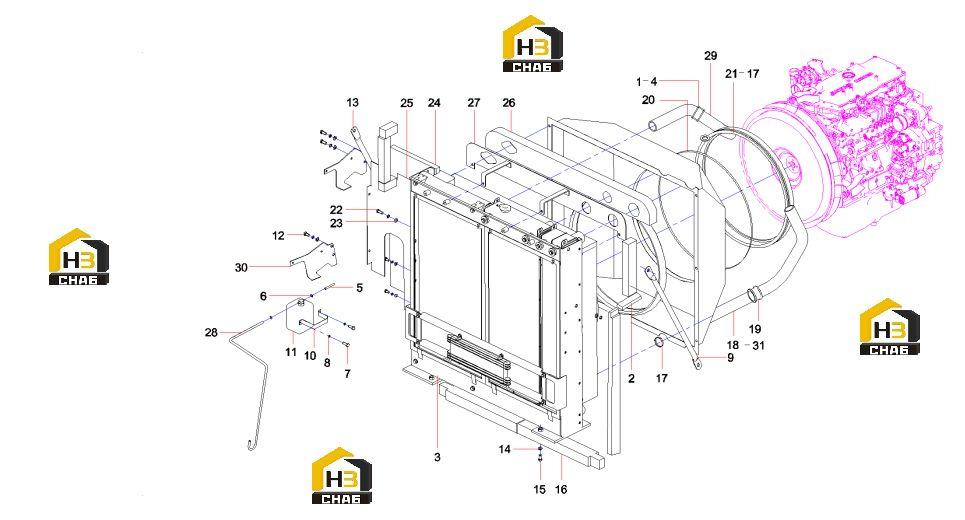

Корпус радиатора 11458813

← Система выхлопная 11458808 Радиатор 60231327 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clip, hose

Каталожный номер:A820101213068

Комплект:1

Примечание:

№ на схеме:2

Наименование:Foam

Каталожный номер:11450077

Комплект:1

Примечание:

№ на схеме:3

Наименование:Radiator

Каталожный номер:60231327

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve

Каталожный номер:A820606030450

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:A820606030367

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:7

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:9

Наименование:Brace, front

Каталожный номер:A820301017394

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tank,reservoir,liquid

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M16x25GB5783 10.9 grade

Каталожный номер:A210111000366

Комплект:4

Примечание:

№ на схеме:13

Наименование:Brace

Каталожный номер:A820299001254

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000642

Комплект:8

Примечание:16GB97.1

№ на схеме:15

Наименование:Screw M16x40GB70.1 10.9

Каталожный номер:A210204000203

Комплект:4

Примечание:

№ на схеме:16

Наименование:Foam

Каталожный номер:11450078

Комплект:1

Примечание:

№ на схеме:17

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe, water outlet, radiator

Каталожный номер:11449628

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sleeve

Каталожный номер:11871435

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp

Каталожный номер:A229900005171

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover, rubber

Каталожный номер:10769567

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:6

Примечание:

№ на схеме:23

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:24

Наименование:Foam

Каталожный номер:11451142

Комплект:1

Примечание:

№ на схеме:25

Наименование:right side sealing board

Каталожный номер:13040844

Комплект:1

Примечание:

№ на схеме:26

Наименование:center Sealing sponge

Каталожный номер:13149190

Комплект:1

Примечание:

№ на схеме:27

Наименование:right side sealing board

Каталожный номер:13040847

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:11372786

Комплект:1

Примечание:

№ на схеме:29

Наименование:HOSE of water

Каталожный номер:13025413

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bracket, auxiliary tank

Каталожный номер:11872347

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose clamp

Каталожный номер:60219320

Комплект:2

Примечание:
