Трубопровод гидравлической системы (часть3) sy235c9i2k.1.2b 12781872

← Трубопровод гидравлической системы (часть2) sy235c9i2k.1.2b 12781872 Редуктор b229900003821 →

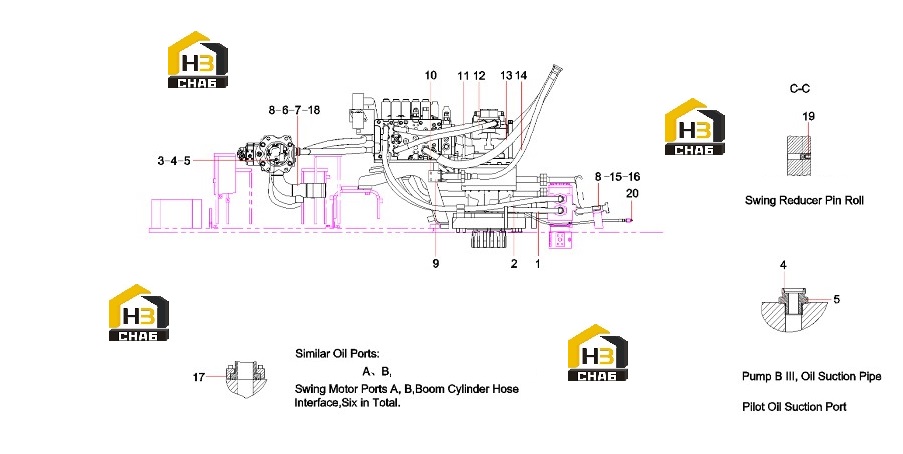

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103002320

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:B230103002318

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:B230103001168

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:A820205000187

Комплект:2

Примечание:

№ на схеме:6

Наименование:Oil suction steel

Каталожный номер:12841182

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:B230101000038

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:10

Примечание:

№ на схеме:9

Наименование:Bracket

Каталожный номер:11144202

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:60109193

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:60109192

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:60078309

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:60065987

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate, pressure

Каталожный номер:11654944

Комплект:2

Примечание:

№ на схеме:16

Наименование:Gasket

Каталожный номер:A820606010360

Комплект:12

Примечание:

№ на схеме:17

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:12

Примечание:

№ на схеме:18

Наименование:Washer 12GB862.1

Каталожный номер:A210433000019

Комплект:4

Примечание:

№ на схеме:19

Наименование:Dowel, swing mechanism

Каталожный номер:A820301012852

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:1

Примечание:
