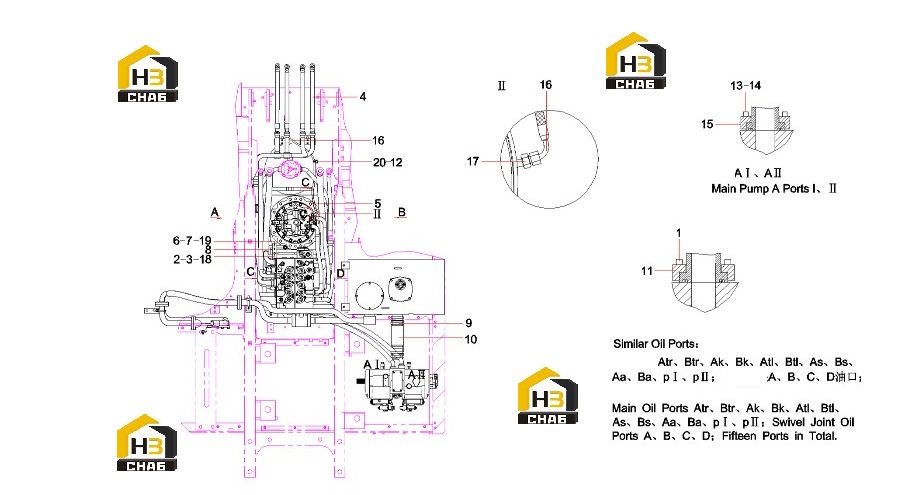

Трубопровод гидравлической системы (часть2) sy235c9i2k.1.2b 12781872

← Трубопровод гидравлической системы (часть1) sy235c9i2k.1.2b 12781872 Трубопровод гидравлической системы (часть3) sy235c9i2k.1.2b 12781872 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:86

Примечание:

№ на схеме:2

Наименование:U-bolt

Каталожный номер:11160698

Комплект:3

Примечание:

№ на схеме:3

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:6

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103002294

Комплект:4

Примечание:

№ на схеме:5

Наименование:BoltM20x60GB5783 10.9

Каталожный номер:A210111000062

Комплект:13

Примечание:

№ на схеме:6

Наименование:U-bolt

Каталожный номер:11539392

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:11539370

Комплект:1

Примечание:

№ на схеме:9

Наименование:T-type anchor ear

Каталожный номер:60250343

Комплект:4

Примечание:

№ на схеме:10

Наименование:Suction hose

Каталожный номер:12841180

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:32

Примечание:

№ на схеме:12

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000639

Комплект:8

Примечание:

№ на схеме:14

Наименование:Screw M12x45GB70.1 12.9

Каталожный номер:A210204000227

Комплект:8

Примечание:

№ на схеме:15

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:4

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103003046

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:A820205002483

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:6

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:
