Дверь правая 12677408

← Дверь левая sy235cgw.1.6.18 13106354 Крепление правой двери 12698255 →

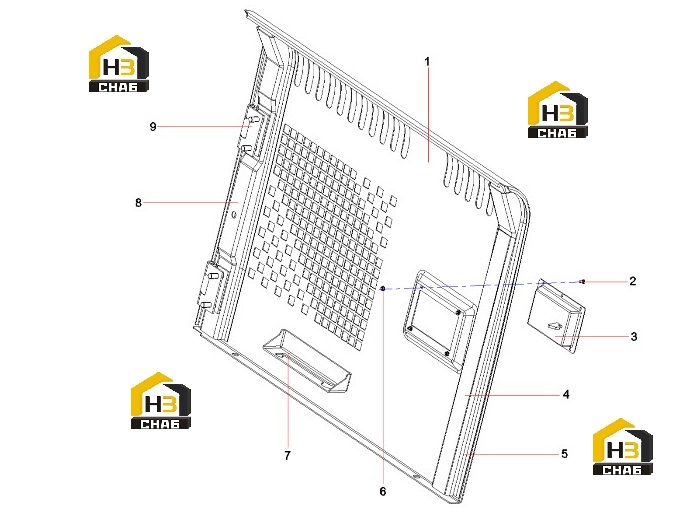

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:door plateSY365C8I2KS.1.6.24.2

Каталожный номер:12677406

Комплект:1

Примечание:

№ на схеме:2

Наименование:Anchor, clamp

Каталожный номер:11817247

Комплект:4

Примечание:

№ на схеме:3

Наименование:Lock, door

Каталожный номер:A222200000012

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gasket, rubber

Каталожный номер:12735024

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rib, stiffening

Каталожный номер:12672950

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:11817218

Комплект:4

Примечание:

№ на схеме:7

Наименование:Groove plate

Каталожный номер:12791185

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rib, stiffening

Каталожный номер:12672949

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hinge

Каталожный номер:12672953

Комплект:2

Примечание:
