Дверь левая sy235cgw.1.6.18 13106354

Дверь левая sy235cgw.1.6.18 13106354

← Капот двигателя 11433799 Дверь правая 12677408 →

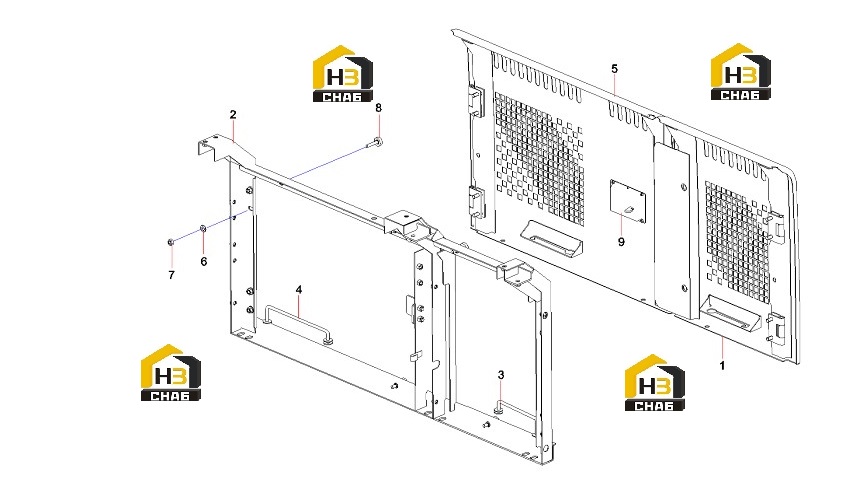

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:small doorSY235CGW.1.6.18.1
Каталожный номер:13106356
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Left door mounting frame
Каталожный номер:13106358
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Wind hookSY265C9.1.6B.1B.2
Каталожный номер:12898634
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Catch
Каталожный номер:12196084
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Door, right
Каталожный номер:12677408
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut M12GB6170
Каталожный номер:A210307000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Lock, door
Каталожный номер:A222200000012
Комплект:1
Примечание:
